3BD-930

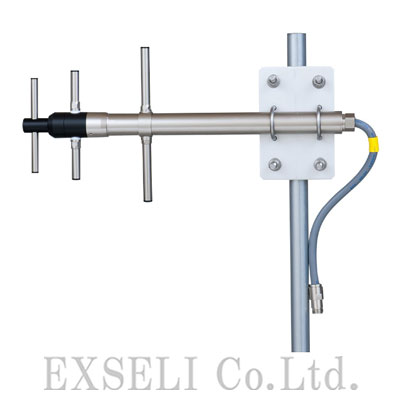

3BD-930 (3BD930)は日本アンテナ(NIPPON ANTENNA)製の広域帯3素子八木型アンテナです。 ※八木型アンテナとは、長さが異なる3つの棒が1つのアンテナになっている形で、短い棒から導波器、放射器、反射器になった、指向性が高いアンテナのことをいいます。1926年に発明されました。
この商品のご購入や中古を探すをご検討の際は以下よりお進みください。お問い合わせはお電話(365日深夜まで対応)かまたはお問い合わせフォームよりご連絡ください。
すぐの購入が
不安なら！
不安なら！
購入前に無料でお試し可能！
エクセリでは、法人・団体・組合・町内会・学園祭・お祭りなどのお客様を対象に、
無料でデモ機をレンタルするサービスをご提供しています。
-
使用機種、台数、希望日程の決定
-
お申し込み
-
お申込書確認、日程確認
-
デモにて実際の使用感をご確認
-
ご返却（送料はお客様ご負担）
無線機・トランシーバー・インカムならエクセリ
エクセリは無線機・トランシーバー・インカムをどこよりもお安く販売、レンタルする事を目指します。創業33年で7万社以上のお客様との取引実績があり、中古販売と買取で業界ナンバーワンです。365日深夜まで対応し、日本全国に無線機・トランシーバー・インカムをお届けしています。またほぼ全機種で購入前の無料お試しが可能です。アフター修理も弊社内で対応しますので、安心してご利用ください。
広帯域3素子八木型アンテナ(カバーなし)についての詳細
商品仕様
- 名称
- 広帯域3素子八木型アンテナ(カバーなし)
- 型番
- 3BD-930
- 種別
- 定価
-
※まずは一度お問合せ下さい
メーカー価格: 生産終了
お見積・お問い合わせ- 特長
- ●3BD-930 (3BD930)は日本アンテナ(NIPPON ANTENNA)製の広域帯3素子八木型アンテナです。
※八木型アンテナとは、長さが異なる3つの棒が1つのアンテナになっている形で、短い棒から導波器、放射器、反射器になった、指向性が高いアンテナのことをいいます。1926年に発明されました。
●対応周波数は850MHz~940MHzです。MCA周波数移行後のMCA新周波数帯に対応したアンテナです。
●アンテナは一定の方向からの電波のみを受信する指向性アンテナですので、電波の到来方向に合わせて設置してください。
●高利得8.15dBiです。
●端子形状はN-J型です(画像下はN-J接栓のイメージ)。
●別売りのMCAアドバンス用接続ケーブル(18m)5D2V-NP-SMAP-18と組み合わせて使用してください。
※注意点として、屋外で使用する際は接栓部をテーピング等で防水処理をしてください。
※3BD-930と5D2V-NP-SMAP-18のセット商品である3BD-930(18MSMA-P)セットもあります。
●別売りの日本アンテナ製C-21型取付金具C-21を使用して外径35mm~50mmまでの支柱に取付けることができます。
- 販売状態
- 生産終了
- 備考
- ●生産終了品(EOL)です。2025/1/31現在メーカー在庫ありません。後継品はありません。
●取付支柱、同軸ケーブルは別売りですのでご注意ください。
●付属品
・給電ケーブル(30cm) ×1本
●諸元
・重量: 約1.2kg
・使用周波数: 850MHz~940MHz
・接栓: N-J型
・入力インピーダンス: 公称50Ω
・VSWR: 帯域内Ft:1.4、Fr:1.7
・利得(標準値): 8.15dBi
・指向性(標準値): E面半値幅±32°、H面半値幅±48°
・前方対後方比(標準値): 10dB
・絶縁抵抗: 給電点にて乾燥時DC500Vにて500MΩ以上
・耐電圧: 給電点にて乾燥時AC1000Vを1分間加え異常の無いこと
・耐風速: 瞬間最大風速にて60m/sec
・給電ケーブル長: 30cm
●利得7.15dBiと若干落ちますがアンテナ部分にカバーが付いた広帯域3素子八木型アンテナ(カバー付き)3BD-930Aもあります。
- JANコード
- なし
