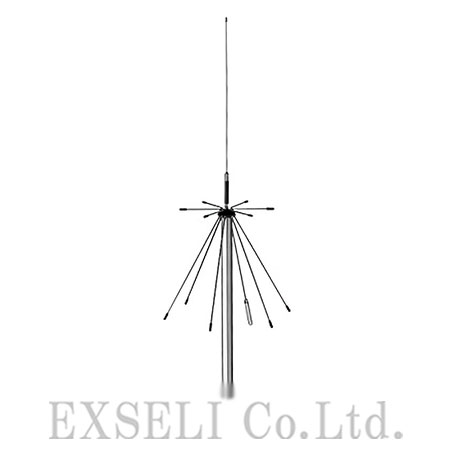

D190

D190は、直径25〜50mmのマストへ取り付けることが可能です。アンテナは、高所に架設するほど良好な特性を示しますが、安全性など全体のバランスを考慮し、自分の目的や条件に合ったマストを選び、Vボルトでしっかり取り付けてください。また、ケーブルはアンテナの直下で1回ループを作り、ビニールテープで止めてください。なお、アンテナを傾けると本来の性能が発揮されませんので、アンテナは垂直に設置してください。

D190は、無調整アンテナですので、調整の必要はありませんが、アンテナの設置が終わりましたら、ご使用になる前に動作確認をしてください。D190にトランシーバーを接続する場合は、送信に使用する周波数でSWRパワー計(別売)を用いVSWRをチェックします。VSWRが高い場合や受信感度が低い場合は、接触不良がないか、組立に間違いがないか、各部をもう一度点検してください。

まず、D190を組み立てるにあたって、プラスドライバー、7mmと8mmのスパナが必要ですので、ご用意ください。プラスドライバーでパイプブラケット上部のビスを外し、コーンベースからパイプブラケットを取り外します。コーンエレメントにナットを取り付けます。コーンエレメントとスプリングワッシャーをコーンベースに取り付けます。6本のコーンエレメントを全て取り付けます。ディスクベース上部のネジに平ワッシャーを入れます。平ワッシャーの上を指で押さえながら、ディスクエレメントをディスクベースの溝の奥まで差し込みます。各ディスクエレメントには目印のラインが入っていますので、そのラインまでしっかりと差し込んでください。6本のディスクエレメントを全て差し込み終えたら、ディスクベース上部のネジにスプリングワッシャーを入れます。ディスクベース上部のネジにトップエレメントをねじ込み8mmのスパナで締め付けます。6本のディスクエレメントにガタつきがないことを確認してください。 取付金具をパイプブラケットに通し、パイプに貼ってあるシールの指定位置に、プラスドライバーで固定します。2つの取付金具の間隔が60mmになるように、もう1つの取付金具をシールの指定位置にプラスドライバーで取り付けます。同軸ケーブルをパイプブラケットの下から通します。コーンベース下部の給電部に同軸ケーブルのコネクターをしっかり接続します。パイプブラケットにコーンベースを差し込みます。コーンベースに開いている穴とパイプブラケットの穴を合わせ、最初に取り外したビスと内歯ワッシャーをプラスドライバーでしっかり締めたら、組立は完了です。
