MG-BA3-09
MG-BA3-09 (MGBA309)は日本アンテナ(NIPPON ANTENNA)製の移動局車載用マグネットタイプ基台です。
この商品の新品や中古をご購入検討の際は以下よりお進みください。お問い合わせはお電話(365日深夜まで対応)かまたはお問い合わせフォームよりご連絡ください。
MG-BA3-09についての詳細
商品仕様
- 名称
- 移動局車載用マグネットタイプ基台
- 型番
- MG-BA3-09
- 種別
- 定価
-
※どこよりもお安くお値引き販売する事を目指しますので当社販売価格はお問合せ下さい
メーカー価格: 13,200円(税別)
- 特長
- ●MG-BA3-09 (MGBA309)は日本アンテナ(NIPPON ANTENNA)製の移動局車載用マグネットタイプ基台です。
●別売りのアンテナエレメントと組み合わせて、基台を付属の強力マグネットで車両のルーフトップなどに設置して使用できます。
●基台アンテナ部分の接栓はM6ネジ雄です。アンテナエレメントを時計回りに回して装着できます。
●3D2V同軸ケーブルが付属しています
●同軸ケーブル長は5mです。
●以下のアンテナエレメント(一例)などと組み合わせてお使いいただけます。M6雌ネジのエレメントであれば他でも装着できます。
(例)
・容量設置型3/4λホイップアンテナ:HMG-450-1-09EL
・車載用エレメント: ELムチョウセイ、EL135、EL150、EL155、EL458、HMG-450-3B-09、EL-250-5A、MG-060L-09EL、HMG-450-5-09EL
このほかにもエレメント接栓がM6雌ネジであれば取り付け可能です。

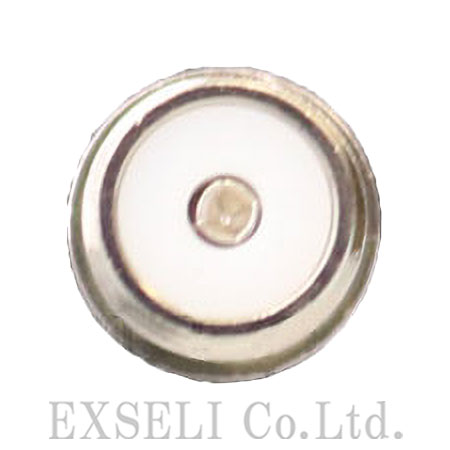

●無線機側コネクタはアタッチメントタイプで別売りの以下の接栓と組み合わせてお使いください。
・M-P接栓 M・P-TA2
・N-P接栓 N・P-TA
・BNC-P接栓 BNC・P-TA
・TNC-P接栓 TNC・P-TA
●欧州環境規制RoHS指令対応です。
●400MHz帯 車載用高利得マグネット式アンテナ(3D-2V)HMG-450-5A-09のマグネット基台と同製品です。
- 販売状態
- 販売中
- 備考
- ●アンテナエレメントは別売りですのでご注意ください。
●補修用部品として マグネットベース(カバーツキ)もご購入いただけます。
●付属
・コードホルダー ×3個
・付属用シール ×1枚
・取扱説明書 ×1部

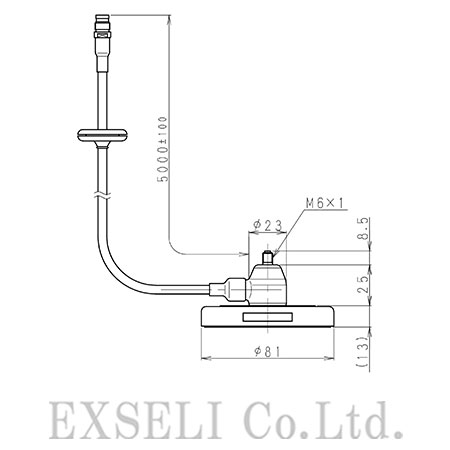

●諸元
・寸法: 高さ13cm × φ81mm
・重量: 約600g
・同軸ケーブル長: 3D-2V 5m
・入力インピーダンス: 公称50Ω
・絶縁抵抗: 給電点にて乾燥時 DC500Vにて500MΩ以上
・耐電圧: 給電点にて乾燥時 AC100V1分間加え以上無いこと
・アンテナ取付部接栓: M6 × 1 ねじ切りベース
・無線機接続側接栓: アタッチメントコネクタ
・取付場所: ルーフトップ
●2022/4/1出荷分より資材高騰の影響で値上げされ、2023年4月よりもう一度値上げされました。
●同軸ケーブルが5D2VになったMG-BA5-09もあります。
- JANコード
- 4962736433223
- 適合機種
-
商品Q&A
コードホルダーの取付注意点を教えてください。回答を閉じる
コードホルダーを取り付ける際には、まず取り付け面のゴミや水滴をきれいに拭き取り、清潔な状態にしてから作業を始めてください。取り付け位置は、アンテナの基部からできるだけ離れた場所を選び、ケーブルにかかる負荷がコードホルダーへ直接伝わらないように配慮してください。また、両面テープは貼り付け直後では十分な接着力が得られないため、取り付け後5〜6時間程度は負荷がかからないように注意が必要です。作業の際は、あらかじめコードホルダーをケーブルに通してから車体へ貼り付けると、よりスムーズに取り付けが行えます。
MG-BA3-09の取付方法を教えてください。回答を閉じる
MG-BA3-09を取り付ける際は、まず防食フィルムを貼り付ける場所として、できるだけ平らで凹凸の少ない位置を選んでください。その際、油汚れやほこり、ワックスなどをしっかりと落としておくことが重要です。アンテナは、可能な限り自動車の屋根の中央部に取り付けることで、安定した性能が期待できます。なお、アンテナは必ず防食フィルムを貼り付けたうえで設置してください。これにより、鉄粉や砂塵などによる車体の腐食を防ぐことができます。また、アンテナ基部の裏側にはテトロンフィルムが貼られていますが、このフィルムは絶対にはがさず、そのままの状態で使用してください。
アタッチメント方式コネクターの使用方法を教えてください。回答を閉じる
MG-BA3-09に採用されているアタッチメント方式のコネクターは、車内への通線を容易に行える構造になっています。ケーブルを通すためには、直径約12mmの穴があれば十分です。接続の際は、ケーブル側のコネクターをしっかりと固定し、接栓ボディを左方向に回してねじ込みます。確実に固定することで、安定した接続が得られますので、接続後は緩みがないかを必ずご確認ください。
