- MG-BA5-09
他社より1円でも高ければご相談下さい
他社より1円でも高ければご相談下さい!!!無料お見積り・お問い合わせはこちら
※商品画像をクリックで360度回転
※商品画像をクリックで360度回転
※商品画像はクリックで拡大します
他社より1円でも高ければご相談下さい

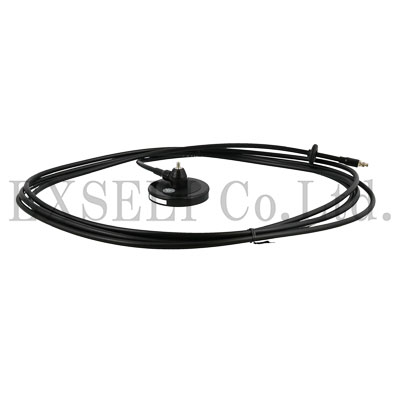

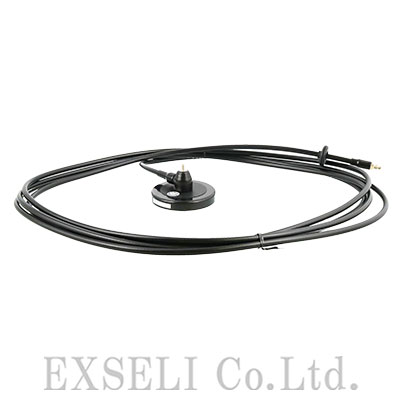

| 名称 | 移動局車載用マグネットタイプ基台(5D-2V 5m) |
|---|---|
| 型番 | MG-BA5-09 |
| メーカー | |
| 種別 | |
| 定価 |
※どこよりもお安くお値引き販売する事を目指しますので当社販売価格はお問合せ下さい メーカー価格: 13,400円（税別） |
| 特長 | ●MG-BA5-09 (MGBA509)は日本アンテナ(NIPPON ANTENNA)製の移動局車載用マグネットタイプ基台(5D-2V 5m)です。 ●無線機用のアンテナ基台です。 ●別売りのアンテナエレメントと組み合わせて、基台を付属の強力マグネットで車両のルーフトップなどに設置して使用できます。 ●基台アンテナ部分はネジ形接栓です。アンテナエレメントを時計回りに回して装着できます。 ●別売りの容量設置型3/4λホイップアンテナHMG-450-1-09EL、HMG-450-3B-09、148～157MHz帯車載用アンテナエレメントEL480、150MHz帯車載用エレメントEL458などと組み合わせてお使いください。 ●無線機接続側には アタッチメントコネクタが付いており、使用無線機に合わせて以下の接栓を選択します。 ・M-P接栓 M・P-TA2 ・N-P接栓 N・P-TA ・BNC-P接栓 BNC・P-TA ・TNC-P接栓 TNC・P-TA ●欧州環境規制RoHS指令対応です。 ●同軸ケーブル5D2V(長さ5m)が付いています。 ●800/900MHz車載用マグネット式アンテナ(5D-2V) MG-930Bのマグネット基台と同製品です。 |
| 販売状態 | 販売中 |

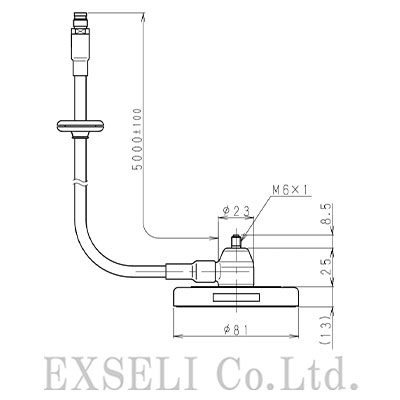

| 備考 | ●アンテナエレメントは別売りですのでご注意ください。 ●付属 ・コードホルダー ×3個 ・付属用シール ×1枚 ・取扱説明書 ×1部 ●諸元 ・型名: MG-BA5-09 ・用途: 移動局車載用マグネットタイプ基台 ・寸法: 高さ13cm × φ81mm ・重量: 約800g ・同軸ケーブル長: 5D-2V 5m ・入力インピーダンス: 公称50Ω ・絶縁抵抗: 給電点にて乾燥時 DC500Vにて500MΩ以上 ・耐電圧: 給電点にて乾燥時 AC100V1分間加え以上無いこと ・アンテナ取付部接栓: M6 × 1 ねじ切りベース ・無線機接続側接栓: アタッチメントコネクタ ・取付場所: ルーフトップ ・商品コード: 2043323 ●同軸ケーブルが3D2VになったMG-BA3-09、5D-2V 7mになったMG-BA5-09(7M)もあります。 ●2022/4/1出荷分より資材高騰の影響で値上げされ、2023年4月よりもう一度値上げされました。 |
| JANコード | 4962736433230 |
| 適合機種 |
|
商品Q&A
MG-BA5-09の車両への取り付け方法を教えてください。回答を閉じる
まず、なるべく自動車の屋根の中央位置の平らな箇所を選び、油汚れ、埃、ワックスなどを落としてから、防食フィルムを貼り付けてください。コードホルダーには、事前にケーブルをはめ込んでおきます。防食フィルムを貼付した上にアンテナを取り付けたMG-BA5-09を取り付けます。取り付ける際にMG-BA5-09に貼付されているテトロンフィルムは剥がさずにご使用ください。コードホルダーをケーブルの負荷がかからないようにMG-BA5-09から出来るだけ離した位置に取り付け、車体に固定してください。両面テープの効果は、取り付け後5〜6時間かかりますので、それまでは、負荷のかからないようにご注意ください。また、車内にケーブルを引き込む場合は、雨水が同軸ケーブルを伝わって車内に入らないよう固定してください。エンジンルーム、温風吹出口のような高温の箇所は同軸ケーブルの内部が溶け、アンテナ性能が損なわれる恐れがありますのでご注意ください。
MG-BA5-09と組み合わせて使用できるアンテナやエレメントを教えてください。回答を閉じる
MG-BA5-09には、別売りの容量設置型3/4λホイップアンテナHMG-450-1-09EL、HMG-450-3B-09、148～157MHz帯車載用アンテナエレメントEL480、150MHz帯車載用エレメントEL458(生産終了)などがお使いいただけます。
MG-BA5-09とアンテナやエレメントの取り付け方法を教えてください。回答を閉じる
MG-BA5-09のコネクターにアンテナ側コネクターを時計方向に回して、しっかりとねじ込んでください。また、エレメントを取り付ける際は、ばね座金がしっかりと潰れ、各部品間に隙間が出来ないようねじ込んでください。条件値を超えて締め付けた場合、ネジが破損する恐れがありますので、ご注意ください。
