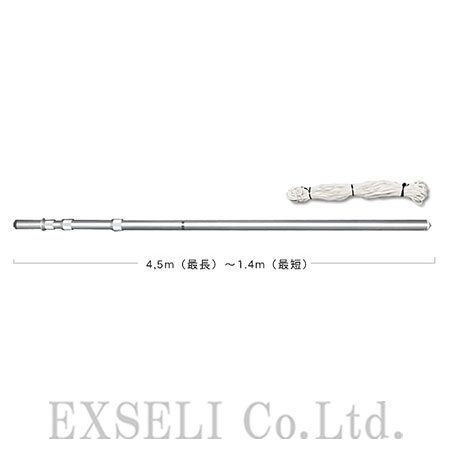

DAP450

ベースアンテナに付属されている取付金具Vボルトをマストトップに取り付けます。グランドプレーンアンテナなど、取付金具を2個使用するものは、下の金具をDAP450のスリーブ金具に取り付けます。指定した取付場所以外にアンテナを取り付けないでください。マストパイプが変形します。また、このマストは簡易設置用ですので、強風時や、ステーロープを貼るスペースのない場所では使用しないでください。

アンテナを取り付けた状態で垂直にし、最下部を固定した状態でロックリングを緩めてマストを伸ばしてください。ご希望の長さで、ロックリングを締め付けてください。ロックリングは、工具を使用せず、手で締めてください。付属のステーロープを3本に切り、ステーリングにしっかり結んでください。三脚やタイヤベースを使用するときにも必ずステーを取ってください。マストの転倒や変形破損など事故の原因になります。

付属のコネクター取付用ベース金具を固定ボルトを使用して、スパナなどでしっかりと取り付けます。別売りの車載用ケーブルセットのアンテナ側コネクターをモービルアンテナ取付金具に取り付け、モービルアンテナを取り付けます。アンテナの種類によりSWRが下がらないことがあります。また、ノンラジアルタイプのアンテナの使用をお勧めいたします。
