SX600

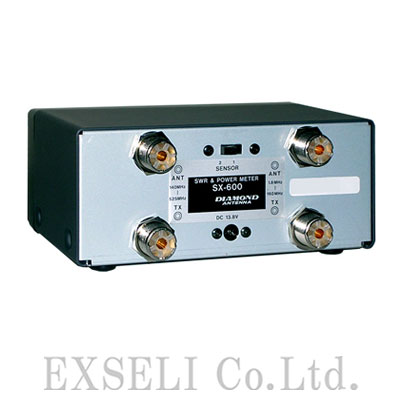

SX600 (SR-600)は第一電波工業(ダイヤモンドアンテナ)製の通過形SWR・パワー計【1.8〜525MHz・2センサー内蔵】です。
この商品のご購入や中古を探すをご検討の際は以下よりお進みください。お問い合わせはお電話(365日深夜まで対応)かまたはお問い合わせフォームよりご連絡ください。
すぐの購入が
不安なら！
不安なら！
購入前に無料でお試し可能！
エクセリでは、法人・団体・組合・町内会・学園祭・お祭りなどのお客様を対象に、
無料でデモ機をレンタルするサービスをご提供しています。
-
使用機種、台数、希望日程の決定
-
お申し込み
-
お申込書確認、日程確認
-
デモにて実際の使用感をご確認
-
ご返却（送料はお客様ご負担）
無線機・トランシーバー・インカムならエクセリ
エクセリは無線機・トランシーバー・インカムをどこよりもお安く販売、レンタルする事を目指します。創業33年で7万社以上のお客様との取引実績があり、中古販売と買取で業界ナンバーワンです。365日深夜まで対応し、日本全国に無線機・トランシーバー・インカムをお届けしています。またほぼ全機種で購入前の無料お試しが可能です。アフター修理も弊社内で対応しますので、安心してご利用ください。
通過形SWR・パワー計【1.8〜525MHz・2センサー内蔵】についての詳細
商品仕様
- 名称
- 通過形SWR・パワー計【1.8〜525MHz・2センサー内蔵】
- 型番
- SX600
- メーカー
- 第一電波工業(DIAMOND)
- 種別
- 定価
-
※どこよりもお安くお値引き販売する事を目指しますので当社販売価格はお問合せ下さい
メーカー価格: 26,000円（税別）
お見積・お問い合わせ- 特長
- ●SX600 (SR-600)は第一電波工業(ダイヤモンドアンテナ)製の通過形SWR・パワー計【1.8〜525MHz・2センサー内蔵】です。
●無線機の送信電力(FWD)、反射電力(REF)、SWR(定在波比)などをチェックする通過形高周波電力計です。
●使用できる周波数帯は以下の通りです。
・センサー1(S1): 1.8～160MHz帯
・センサー2(S2): 140～525MHz帯
●入力コネクターはMJですので、MP接栓の無線機ですとあいます。違う場合は変換コネクタをお使いください。
●SSB運時に便利な変調ピーク電力がわかるPEP(Peak Envelope Power)モニター付きです。
●欧州環境規制RoHS指令対応です。
●SWRが高い場合は、アンテナ、同軸ケーブル、コネクタ半田付け不良などが考えられるので、テスターなどで導通を確認してください。また、アンテナによっては設置場所周囲の影響も考えられます。
- 販売状態
- 販売中
- 備考
- ●適合機種は周波数帯がS1(1.8〜160MHz)、S2(140〜525MHz)範囲内の機種すべてです。
●電源13.8Vはメーターの照明用です。通常の測定には必要ありません。
●諸元
・外形寸法: 高さ63mm × 幅155mm × 奥行103mm
・重量: 630g
・周波数範囲: S1(1.8〜160MHz)、S2(140〜525MHz)
・電力測定レンジ: 5W・20W・200W
・電力測定確度: ±10%(F.S)
・連続測定最大電力: 150W S2(140～220MHz)、100W S1(1.8～100MHz)/S2(400～525MHz)、70W S1(100～160MHz)
・SWR測定最小電力: S1(1W)、S2(4W)
・挿入損失: S1(0.2dB以下)、S2(0.3dB以下)
・測定機能: 進行波電力・反射波電力・SWR・PEPモニター
・入力コネクター: M-J
・照明表示: 外部DC13.8Vセンサー電源接続時照明、センサー切替LED表示
・電源: 13.8V
・センサー: 2センサー方式(S1/S2)
●以下の製品もございます。
・過形SWR・パワー計【1.6〜60MHz】: SX100
・通過形SWR・パワー計【1.8〜200MHz】: SX200
・通過形SWR・パワー計【140〜525MHz】: SX400
・通過形SWR・パワー計【1.8〜1300MHz・2センサー内蔵】: SX1100
・クロスニードルSWRパワー計(交差形電力計): SX240C
・クロスニードルSWRパワー計(交差形電力計): SX20C
・クロスニードルSWRパワー計(交差形電力計): SX40C
・144/430MHz帯コンパクトSWR・パワー計: SX27P
- JANコード
- 4936312070201
- 適合機種
-
商品Q&A
SX600の接続方法が知りたい。回答を閉じる
SX600は次の手順で接続して使うことが出来ます。①無線機の接続ケーブルと本器の「TX」側をM形コネクターで接続する。②「アンテナ」側のM形コネクターにはアンテナ給電用の同軸ケーブルを接続します。③照明及びLED表示利用の場合は背面に直流電源を供給する端子があるので、付属の電源コードを接続する(直流安定化電源は11~15Vでご利用ください)。④電源コードの赤を+、黒を-に配線する。
SX600のSWR値が高く表示される。回答を閉じる
SX600のSWR値の表示が高い場合は、アンテナや同軸ケーブル、コネクターなどのハンダ付け不良が考えられます。テスターなどで導通を確認してください。また、アンテナによっては設置する場所により周囲の影響などもSWRを高くする原因と考えられます。
SX600で計測できる周波数帯域はどれくらいか。回答を閉じる
SX600で計測可能は周波数帯域は次の通りです。■センサー1(S1): 1.8 ~ 160MHz ■センサー2(S2): 140 ~ 525MHz
