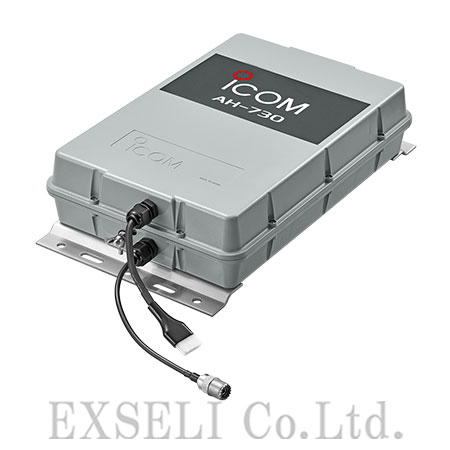

AH-730

AH-730のアンテナ端子を上にして、水平または垂直に取り付けてください。振動や衝撃でAH-730が落下しないように、付属のナットとボルトで確実に取り付けてください。浸水の原因になるため、AH-730に接続されている同軸ケーブルやコントロールケーブルが下を向くように取り付けてください。

IC-7300の電源を入れます。IC-7300を希望の運用周波数に設定します。「TUNER」を短く押します。自動的に送信状態になり、チューニングを開始します。チューニング中は、運用モードに関係なくサイドトーンが聞こえ、「TUNE」表示が赤く点滅します。チューニングがとれると、「TUNE」表示が点灯に変わり、チューナーがONになります。

防水キャップの上部だけを切り取り、アンテナ線を防水キャップの中に通します。アンテナ線を圧着端子の開口部に挿入します。アンテナ線を圧着、またははんだ付けしてください。アンテナコネクターに接続端子、キクワッシャーの順に入れたら、チョウナットを手で締まる程度まで締め付けます。チョウナットを締め付ける前に、ベースナットが緩んでいないことを確認してください。チョウナットを締めた後、接続端子を上向きに曲げてください。防水キャップをガイシの上に被せます。防水キャップを被せたら、その上から付属の自己融着テープを下から上に向かって、約2倍〜2.5倍に引き伸ばしながら巻きつけます。さらに、市販の粘着ビニールテープを自己融着テープの上から巻くと、耐久性が高まります。
