WX-SA002
WX-SA002 (WXSA002)はパナソニック(PANASONIC)製の同軸変換ユニットです。
この商品のご購入や中古を探すをご検討の際は以下よりお進みください。お問い合わせはお電話(365日深夜まで対応)かまたはお問い合わせフォームよりご連絡ください。
すぐの購入が
不安なら！
不安なら！
購入前に無料でお試し可能！
エクセリでは、法人・団体・組合・町内会・学園祭・お祭りなどのお客様を対象に、
無料でデモ機をレンタルするサービスをご提供しています。
-
使用機種、台数、希望日程の決定
-
お申し込み
-
お申込書確認、日程確認
-
デモにて実際の使用感をご確認
-
ご返却（送料はお客様ご負担）
無線機・トランシーバー・インカムならエクセリ
エクセリは無線機・トランシーバー・インカムをどこよりもお安く販売、レンタルする事を目指します。創業33年で7万社以上のお客様との取引実績があり、中古販売と買取で業界ナンバーワンです。365日深夜まで対応し、日本全国に無線機・トランシーバー・インカムをお届けしています。またほぼ全機種で購入前の無料お試しが可能です。アフター修理も弊社内で対応しますので、安心してご利用ください。
同軸変換ユニットについての詳細
商品仕様
- 名称
- 同軸変換ユニット
- 型番
- WX-SA002
- メーカー
- パナソニック(PANASONIC)
- 種別
- 定価
-
※どこよりもお安くお値引き販売する事を目指しますので当社販売価格はお問合せ下さい
メーカー価格: オープン価格
お見積・お問い合わせ- 特長
- ●WX-SA002 (WXSA002)はパナソニック(PANASONIC)製の同軸変換ユニットです。

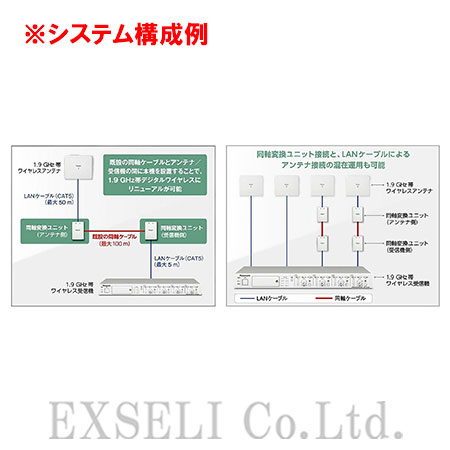

●ワイヤレスアンテナとワイヤレス受信機との接続に使用するLAN ケーブル(CAT5/CAT5e/CAT6 ストレートケーブル)を同軸ケーブルに変換するユニットです。

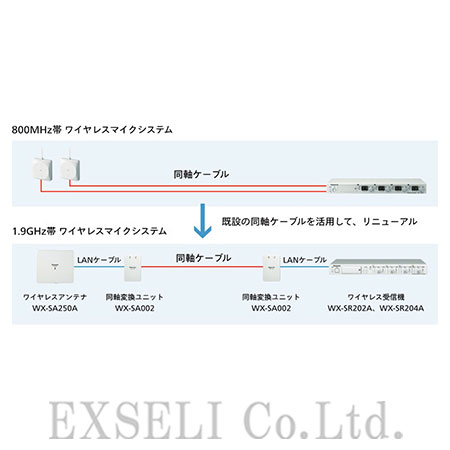

●既設の同軸ケーブルを利用して1.9GHz帯デジタルワイヤレスシステム(中・大規模空間向け)を使用可能になります。
●同軸ケーブルは最⼤100m まで使⽤可能です。

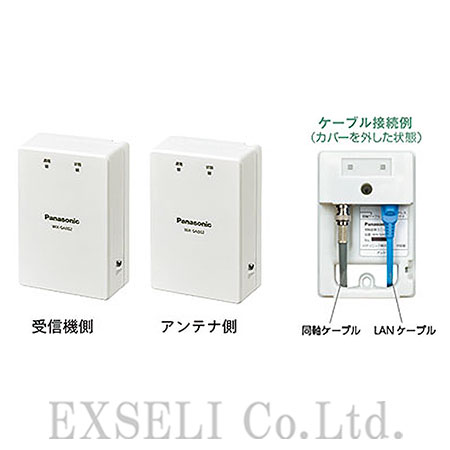

●受信機側⽤、アンテナ側⽤をセットで提供されます。
●同軸変換ユニットを1台でも接続した場合、ワイヤレスマイクロホンは最⼤8本までとなります。
- 販売状態
- 販売中
- 備考
- ●ループ抵抗を5Ω以下にしてください。同軸変換ユニットに同軸ケーブルを接続する前に、以下の確認をすることでケーブル長の妥当性や、ケーブル接触不良がないかの確認ができます。
1.同軸ケーブルの片側の心線と外部導体をショートする。
2.同軸ケーブルのもう片側で心線と外部導体間の抵抗値(ループ抵抗)をテスターで計測する。
3.抵抗値が5Ω以上の場合、以下の可能性があります。
・ケーブル長が長すぎる。
・同軸ケーブルの途中に接触不良がある(特に既設の同軸ケーブルの場合はご注意ください)。
●避雷・誘導雷対策のため、アース端子を設置してください。
WX-SA002受信機側の背面のアース端子にアース線を接続して、接地してください。抵抗値が5Ω以上の場合、以下の可能性があります。
・電源コンセントのアース端子などに接続して接地してください。
・アース端子締付トルク
0.59N・m〜0.69N・m
{6kgf・cm〜7kgf・cm}

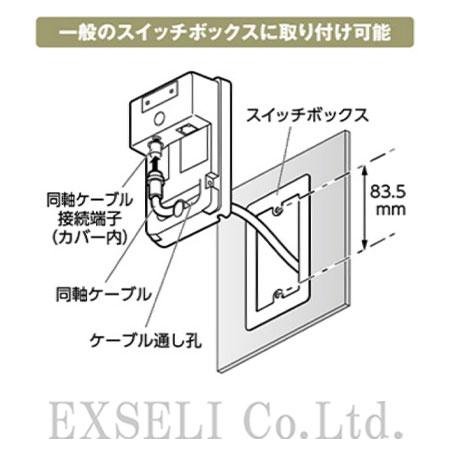

・アース線はケーブル通し孔を通して前面に出して配線してください。
アース端子
●接続動作条件
接続するワイヤレスアンテナ、ワイヤレス受信機、増設ワイヤレス受信機は、すべてV5.00以上の製品をご使用ください。
【以下の組み合わせは動作します】
・ワイヤレス受信機WX-SR202A / SR204A(TKロット以降)がV5.00、増設ワイヤレス受信機WX-SE200AがV5.00、ワイヤレスアンテナWX-SA250AがV5.00
【以下の組み合わせは動作しません】
・ワイヤレス受信機WX-SR202A / SR204A(TKロット以降)がV5.00、増設ワイヤレス受信機WX-SE200AがV4.00かV3.00、ワイヤレスアンテナWX-SA250AがV5.00
・ワイヤレス受信機WX-SR202A / SR204A(TKロット以降)がV5.00、増設ワイヤレス受信機WX-SE200AがV5.00、ワイヤレスアンテナWX-SA250AがV4.00かV3.00
●アンテナステーションWX-SR152には使⽤できません
●諸元
・寸法: 高さ135mm × 幅90mm × 奥行き46mm
・質量: 約0.25kg(受信機側、アンテナ側同軸変換ユニット 各1 台)
・電源:
供給元: ワイヤレス受信機
・ワイヤレスマイクロホン使用可能本数: 最大8本(ワイヤレス受信機に1台以上同軸変換ユニットを接続時)
・ワイヤレス受信機能端子(受信機側同軸変換ユニット):
コネクター: RJ45
使用ケーブル: CAT5 / CAT5e / CAT6 ストレートケーブル
配線距離: 最大5m
・ワイヤレスアンテナ接続端子(アンテナ側同軸変換ユニット):
コネクター: RJ45
使用ケーブル: CAT5 / CAT5e / CAT6 ストレートケーブル
配線距離: 最大50m
・同軸ケーブル接続端子(受信機側同軸変換ユニット)(アンテナ側同軸変換ユニット):
コネクター: BNC
推奨ケーブル: 5C-FB、5C-2V 同軸ケーブル
配線距離: 最大100m
・表示 (インジケーター): 通電、状態
・使用温度範囲: 0 ℃～45 ℃
・使用湿度範囲: 10 %～90 %(結露なきこと)
・仕上げ: セイルホワイト(マンセルN9.3 近似値)
- JANコード
- 4549980440438
- 適合機種
-
商品Q&A
WX-SA002が接続できるワイヤレス受信機やワイヤレスアンテナを教えてください。回答を閉じる
WX-SA002が接続できるワイヤレス受信機はWX-SR202AおよびWX-SR204A、ワイヤレスアンテナはWX-SA250Aです。システム構成機器の中にWX-SR202、WX-SR204、WX-SE200、WX-SA250がある場合はWX-SA002は使用出来ません。WX-SA002を接続する場合、ワイヤレス受信機(WX-SR202A、WX-SR204A)、増設ワイヤレス受信機(WX-SE200A)、ワイヤレスアンテナ(WX-SA250A)のファームウェアのバージョンは全てV5.00以降である必要があります。
WX-SA002の電源の切り方を教えてください。回答を閉じる
WX-SA002には電源スイッチがありません。WX-SA002を電源から遮断するときは、LANケーブルと同軸ケーブルを抜いてください。設置条件により容易にLANケーブルと同軸ケーブルを外せないときは、WX-SA002と接続する受信機およびアンテナ給電ユニットの電源コードを抜いてください。
WX-SA002の受信機側同軸変換ユニットの〔通電〕表示灯が点灯しない。回答を閉じる
受信機の〔電源〕スイッチが切れている、または電源プラグがコンセントから抜けている、受信機と接続するLANケーブルが外れているなどの可能性があります。受信機の電源が入っているか、プラグやケーブルが正常に接続されているか確認してください。
