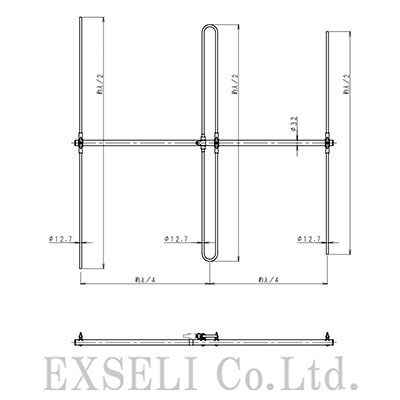

| 名称 | 60MHz帯 3素子八木型アンテナ |
|---|---|
| 型番 | 3DV-0608A |
| メーカー | |
| 種別 | |
| 定価 |
※どこよりもお安くお値引き販売する事を目指しますので当社販売価格はお問合せ下さい メーカー価格: 116,300円（税別） |
| 特長 | ●3DV-0608A (3DV0608A)は日本アンテナ(NIPPON ANTENNA)製の60MHz帯 3素子八木型アンテナです。 ※八木アンテナとは、長さが異なる3つの棒が1つのアンテナになっている形で、短い棒から導波器、放射器、反射器になった、指向性が高いアンテナのことをいいます。1926年に発明されました。 ●送受共にお使いいただける市町村防災行政無線用の3素子八木アンテナです。 ●主にアンテナ、反射素子、導波素子により構成される単一指向性の代表的アンテナです。 ●外観はシンプルで、供給部・素子ブランケットを強化樹脂でモールドしてあります。 ●54～75MHz内の一指定周波数です。周波数帯により型番が変わります。 ・3DV-0608A 55-66MHz ・3DV-0608A 68.2-69.8MHz また、ご注文いただく際は、fo(中心周波数)MHzをご指定下さい。 ●主にアンテナ、反射素子、導波素子により構成される単一指向性の代表的アンテナです。 ●外観はシンプルで、供給部・素子ブランケットを強化樹脂でモールドしてあります。 ●接栓はNJです。 ●適合するアンテナ取付金具はF-1(丸)-K(D)です。 |
| 販売状態 | 販売中 |
| 備考 | ●受注生産品です。 ●付属品: M6六角ボルト×1、M6ばね座金×1、補強ワッシャ×1、防水カバー×1 ●諸元 ・アンテナ型式: 3素子八木型アンテナ ・型名: 3DV-0608A ・用途: 固定局用 垂直又は水平偏波単一指向性 ・使用周波数: 54～75MHz内の一指定周波数 ・入力インピーダンス: 公称50Ω ・VSWR: 1.5以下 ・利得(標準値): 8.15dBi ・指向性(標準値): E面半値幅31°、H面半値幅42° ・前方対後方比(標準値): 13dB ・絶縁抵抗: 給電点にて乾燥時DC500Vにて500MΩ以上 ・耐電圧: 給電点にて乾燥時 AC1000V1分間加え異常ないこと ・給電部接栓: N-J型 ・質量: 約4.9kg ・受風面積: 約0.20平方メートル ・最大受風荷重: 60m/secの時 約435N ・耐風速: 最大瞬間風速にて60m/sec ●他にも以下の60MHz帯 八木型アンテナがあります。 ・60MHz帯 3素子八木型アンテナ3DV-0608 ・60MHz帯 5素子八木型アンテナ5DV-0608 |
| JANコード | なし |
| 適合機種 |
|
商品Q&A
3DV-0608Aを取付ける上で、注意すべき点を教えてください。回答を閉じる
3DV-0608Aはしっかり固定されたマスト(パンザーマストまたは鋼管柱)に取付けてください。3DV-0608Aの性能を十分発揮させるため、周囲に障害物のない高所に取付けてください。
3DV-0608Aの組立方法を教えてください。回答を閉じる
アームに反射素子、放射素子及び導波素子を取り付けてください。アーム及び各素子には識別シールが貼られています。識別シールの数字が同じになる箇所に各素子を取り付けてください。ボルト及びナットを締め付けるときは、必ず指定のトルク値を守って締め付けてください。以上の作業は地上にて行なってください。
3DV-0608Aの設置方法を教えてください。回答を閉じる
取付金具(別売品)により3DV-0608Aをマストにしっかりと固定してください。締付けトルクは取付金具の説明書などの指示に従ってください。3DV-0608Aの接栓に同軸ケーブルを接続してください。雨水の侵入を防ぎ、性能を維持するために、接栓部に自己融着テープとビニルテープを巻き、完全に防水処理をしてください。自己融着テープの取り扱いについては各メーカーの使用方法に従ってください。防水処理後、防水カバーを接栓部にかぶせてください。防水カバーはあらかじめ、同軸ケーブルに通しておいてください。ケーブルの破損を防ぐために、ケーブルを1巻きするなどし、多少のたるみを持たせてマストに固定してください。以上は高所作業となりますので、十分に注意して行なってください。
