5DV-0608

5DV-0608はしっかり固定されたマスト(パンザーマストまたは鋼管柱)に取付けてください。5DV-0608の性能を十分発揮させるため、周囲に障害物のない高所に垂直に取付けてください。

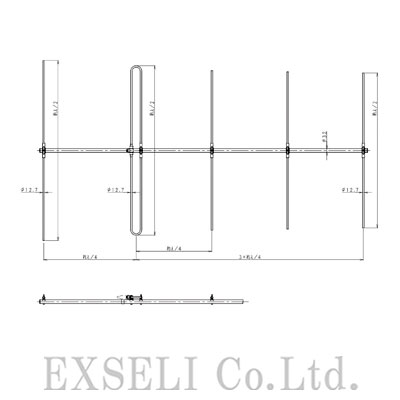

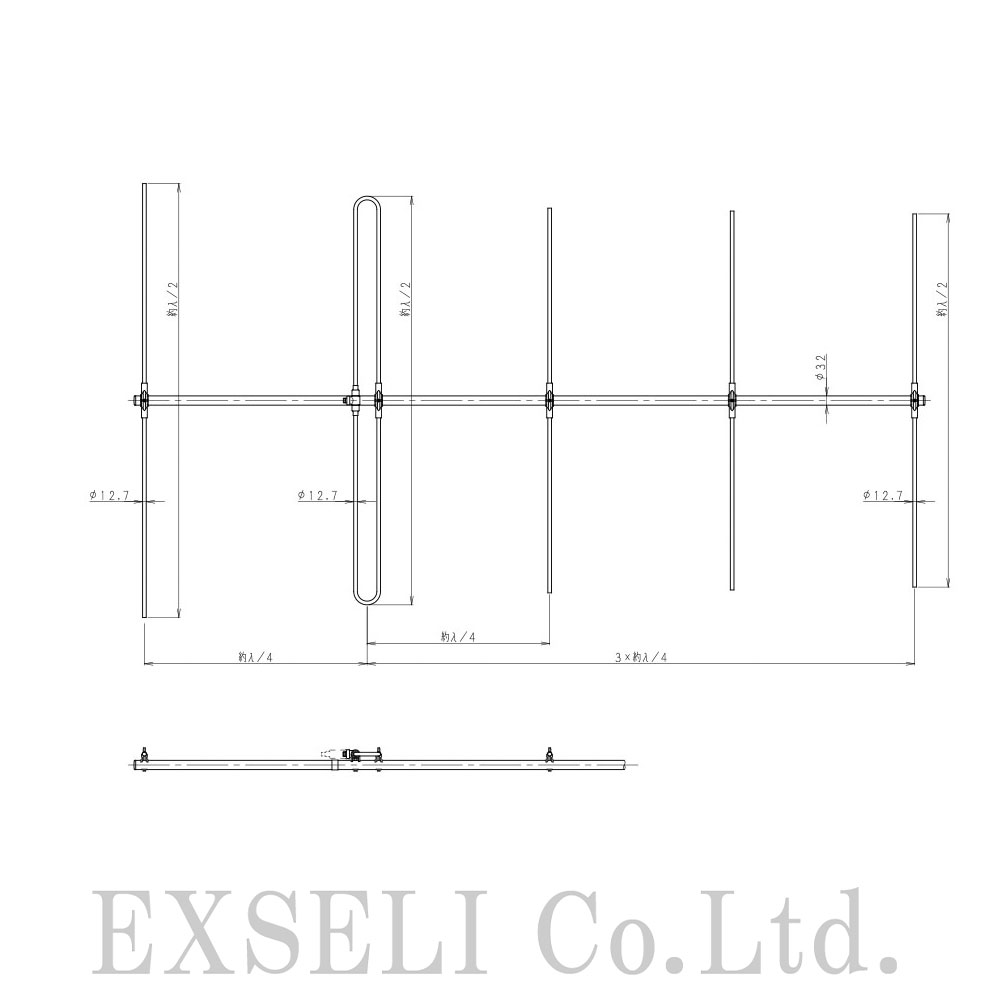

アームに反射素子、放射素子及び導波素子を取り付けてください。アーム及び各素子には識別シールが貼られています。識別シールの数字が同じになる箇所に各素子を取り付けてください。ボルト及びナットを締め付けるときは、必ず指定のトルク値を守って締め付けてください。以上の作業は地上にて行なってください。

取付金具(別売品)により5DV-0608をマストにしっかりと固定してください。締付けトルクは取付金具の説明書などの指示に従ってください。5DV-0608の接栓に同軸ケーブルを接続してください。雨水の侵入を防ぎ、性能を維持するために、接栓部に自己融着テープとビニルテープを巻き、完全に防水処理をしてください。自己融着テープの取り扱いについては各メーカーの使用方法に従ってください。防水処理後、防水カバーを接栓部にかぶせてください。防水カバーはあらかじめ、同軸ケーブルに通しておいてください。ケーブルの破損を防ぐために、ケーブルを1巻きするなどし、多少のたるみを持たせてマストに固定してください。以上は高所作業となりますので、十分に注意して行なってください。
