12BD-930(36MSMA-P)セット
12BD-930(36MSMA-P)セットは日本アンテナ(NIPPON ANTENNA)製のMCAアドバンスSMAP型12素子です。 ※八木型アンテナとは、長さが異なる3つの棒が1つのアンテナになっている形で、短い棒から導波器、放射器、反射器になった、指向性が高いアンテナのことをいいます。
この商品のご購入や中古を探すをご検討の際は以下よりお進みください。お問い合わせはお電話(365日深夜まで対応)かまたはお問い合わせフォームよりご連絡ください。
すぐの購入が
不安なら！
不安なら！
購入前に無料でお試し可能！
エクセリでは、法人・団体・組合・町内会・学園祭・お祭りなどのお客様を対象に、
無料でデモ機をレンタルするサービスをご提供しています。
-
使用機種、台数、希望日程の決定
-
お申し込み
-
お申込書確認、日程確認
-
デモにて実際の使用感をご確認
-
ご返却（送料はお客様ご負担）
無線機・トランシーバー・インカムならエクセリ
エクセリは無線機・トランシーバー・インカムをどこよりもお安く販売、レンタルする事を目指します。創業33年で7万社以上のお客様との取引実績があり、中古販売と買取で業界ナンバーワンです。365日深夜まで対応し、日本全国に無線機・トランシーバー・インカムをお届けしています。またほぼ全機種で購入前の無料お試しが可能です。アフター修理も弊社内で対応しますので、安心してご利用ください。
MCAアドバンスSMAP型12素子についての詳細
商品仕様
- 名称
- MCAアドバンスSMAP型12素子
- 型番
- 12BD-930(36MSMA-P)セット
- 種別
- 定価
-
※どこよりもお安くお値引き販売する事を目指しますので当社販売価格はお問合せ下さい
メーカー価格: 生産終了
お見積・お問い合わせ- 特長
- ●12BD-930(36MSMA-P)セットは日本アンテナ(NIPPON ANTENNA)製のMCAアドバンスSMAP型12素子です。
※八木型アンテナとは、長さが異なる3つの棒が1つのアンテナになっている形で、短い棒から導波器、放射器、反射器になった、指向性が高いアンテナのことをいいます。
●MCAシステムアドバンス無線機の送受信用に主に使用されている、12素子八木アンテナです。
●給電部の内部は完全密閉式であり、防水性に優れています。
●対応周波数は850MHz~945MHzです。
●高利得13.65dBiです。
●端子形状はN-J型です。
●広帯域放射素子に反射素子及び導波素子を有する単一指向性の八木型アンテナで高い利得と尖鋭な指向性をもつ広帯域型アンテナです。
●付属のMCAアドバンス用接続ケーブル(36m)5D2V-NP-SMAP-36を必ず接続してご使用下さい。
●アンテナ取付部径φ30mmです。別売りの日本アンテナ製C-21型取付金具C-21を使用して外径35mm~50mmまでの支柱に取付けることができます。
- 販売状態
- 生産終了
- 備考
- ●生産終了品(EOL)です。2025/1/31現在メーカー在庫ありません。後継品はありません。
●諸元

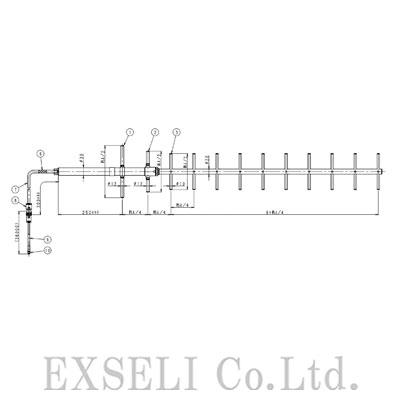

・アンテナ型式: 広帯域12素子八木型アンテナ
・型名: 12BD-930 (36MSMA-P)
・用途: 固定局用 垂直又は水平偏波単一指向性
・使用周波数: 850～945MHz
・入力インピーダンス: 公称50Ω
・VSWR: 帯域内 1.5以下
・利得(標準値): 単体13.65dBi、付属ケーブル込み3dBi以下
・指向性(標準値): E面半値幅±18° H面半値幅±21°
・前方対後方比(標準値): 13dB以上
・絶縁抵抗: 給電点にて乾燥時 DC500Vにて500MΩ以上
・耐電圧: 給電点にて乾燥時 AC1000V1分間加え異常ないこと
・給電部接栓: N-J型
・質量: 約2.3kg
・受風面積: 約0.05平方メートル
・最大受風荷重: 60m/secの時 約111N
・耐風速: 最大瞬間風速にて 60m/sec
・付属ケーブル通過損失: 11.88dB(5D-2V 36m) 参考値
●MCAアドバンス用接続ケーブル(36m)5D2V-NP-SMAP-36とカバーなしの広帯域12素子八木型アンテナ(カバーなし)12BD-930もあります。
