- 6CL-450
他社より1円でも高ければご相談下さい
他社より1円でも高ければご相談下さい!!!無料お見積り・お問い合わせはこちら
※商品画像はクリックで拡大します
他社より1円でも高ければご相談下さい
| 名称 | 400MHz帯 避雷針付き6段コーリニア型アンテナ |
|---|---|
| 型番 | 6CL-450 |
| メーカー | |
| 種別 | |
| 定価 |
※どこよりもお安くお値引き販売する事を目指しますので当社販売価格はお問合せ下さい メーカー価格: 1,163,500円（税別） |

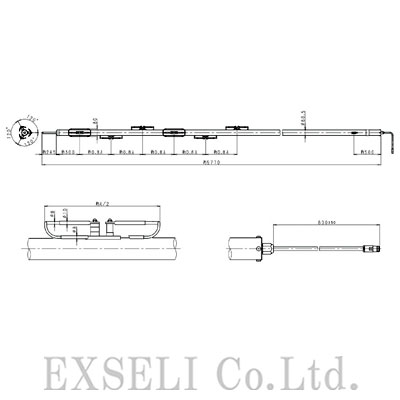

| 特長 | ●6CL-450 (6CL450)は日本アンテナ(NIPPON ANTENNA)製の400MHz帯 避雷針付6段コーリニア型アンテナです。 ※コーリニア型アンテナとは、無線通信用の高利得アンテナであり、主に超短波から極超短波において用いられることが多いアンテナです。 ●固定局無線機用のアンテナです。 ●周波数は330-470MHz(UHF帯)中の指定周波数です。ご注文の際はfo(中心周波数)MHzをご指定下さい。 ●アンテナ長は約5.77mです。 ●溶融亜鉛メッキを施したマストにダイポールアンテナを積み重ね、高利得と強じんさを備えています。 ●避雷針付きの無指向性タイプのアンテナです。 ※無指向性アンテナとは、全方向からの電波の送受信ができるアンテナのことをいいます。 ●アンテナから同軸ケーブル8D-2Vが出ています。 ●アンテナ側コネクタはNJが付いています。 ※アンテナ側コネクタはN-J だけです。延長同軸ケーブルで他のコネクタに変換します。 ●標準利得は9.15dBiです。 ●重さ35kgです。 ●アンテナ取付金具はB-4、B-8-1(D)が対応します。 |
| 販売状態 | 販売中 |
| 備考 | ●受注生産品です。 ●諸元 ・アンテナ型式: 6段コーリニア型アンテナ ・型名: 6CL-450 ・用途: 固定局用 垂直偏波無指向性 ・使用周波数: 330～470MHz中の指定周波数帯域±1MHz以内 ・入力インピーダンス: 公称50Ω ・VSWR: 使用周波数帯にて1.2以下 ・利得(標準値): ダイポール比7dB、絶対利得9.15dB ・指向性(標準値): E面半値幅 ±5° ・絶縁抵抗: 給電点にて乾燥時DC500Vにて500MΩ以上 ・耐電圧: 給電点にて乾燥時AC1000V1分間加え異常ないこと ・給電部接栓: N-J型 ・質量: 約35kg ・最大受風荷重: 60m/secの時 約1000N ・備考: 避雷針付 ●他にも以下のアンテナがあります。 【カージオイド指向性】 ・400MHz帯 避雷針付き反射素子付コーリニア型アンテナ3DA-450 ・400MHz帯 避雷針付き指向性6段コーリニア型アンテナ6DA-450 【無指向性】 ・400MHz帯 避雷針付3段コーリニア型アンテナ3CL-450 ・400MHz帯コーリニア型アンテナ HG-4000 ・400MHz帯コーリニア型アンテナ HG-4001 / HG-4001A ・400MHz帯コーリニア型アンテナHG-4002 ・400MHz帯コーリニア型アンテナHG-40010 |
| JANコード | なし |
| 適合機種 |
|
商品Q&A
6CL-450の設置方法を教えてください。回答を閉じる
取付金具(別売品)により6CL-450をマストにしっかりと固定してください。締付けトルクは取付金具の説明書の指示に従ってください。避雷導線を取り付けたアース端子を6CL-450のマストに取り付けてください。6CL-450接栓に同軸ケーブルを接続してください。接栓部は雨水の侵入を防ぎ、性能を維持するために、自己融着テープを巻き、さらにビニールテープを巻き付けることをお勧めします。接栓の締め付けが弱いと防水性が劣り、逆に強すぎると接栓部が破損してしまうことがありますので、ご注意ください。同軸ケーブルの破損を防ぐために、同軸ケーブルを一巻きする、または多少の弛みを持たせてマストに固定してください。上記は全て高所作業となりますので、十分に注意して行なってください。
6CL-450を取付ける上で、注意すべき点を教えてください。回答を閉じる
6CL-450はしっかり固定されたマスト(パンザーマストまたは鋼管柱)に取付けてください。6CL-450の性能を十分発揮させるため、周囲に障害物のない高所に垂直に取付けてください。また、放射素子下端とマスト上端は指定間隔を離して設置してください。
6CL-450の組立方法を教えてください。回答を閉じる
6CL-450からアース端子を外して、避雷導線をハンダ付してください。適合する導線の外径はΦ10mm未満です。これらの作業は全て地上にて行なってください。ご使用になる取付金具も可能な場合は、地上で取り付けを行なってください。
