- F-1(丸)-KA(セット)
他社より1円でも高ければご相談下さい
他社より1円でも高ければご相談下さい!!!無料お見積り・お問い合わせはこちら
※商品画像はクリックで拡大します
他社より1円でも高ければご相談下さい

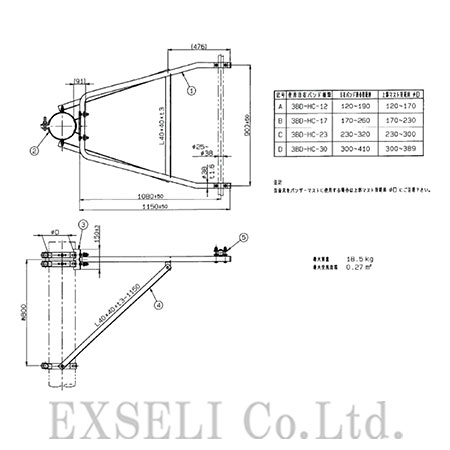

| 名称 | F型アンテナ取付金具 |
|---|---|
| 型番 | F-1(丸)-KA(セット) |
| メーカー | |
| 種別 | |
| 定価 |
※どこよりもお安くお値引き販売する事を目指しますので当社販売価格はお問合せ下さい メーカー価格: 96,800円（税別） |
| 特長 | ●F-1(丸)-KA(セット) (F1(丸)KA(セット))は日本アンテナ(NIPPON ANTENNA)製のF型アンテナ取付金具です。 ●主に60MHz帯3素子八木型アンテナの取付に使用する金具です。 ●アーム型に取り付けます。 ●適合するアンテナのアーム径はφ25～φ38です。 ●自在バンド適合径範囲φ120～φ190、上部マスト径範囲φ120～φ170になります。 |
| 販売状態 | 販売中 |
| 備考 | ●諸元 ・最大質量: 約18.5kg ・最大受風面積: 0.27平方メートル ・商品コード: 3200581 ●他にも以下のF型アンテナ取付金具があります。 ・マスト径範囲φ100～φ410、アンテナ取付部径φ22～φ32のF-20 ・マスト径範囲φ120～φ410、アンテナ取付部径φ22～φ32のF-20W ・マスト径範囲φ120～φ410、アンテナ取付部径φ22～φ32のF-21 ・マスト径範囲φ120～φ410、アンテナ取付部径φ43～φ65のF-22 ・マスト径範囲φ120～φ400、アンテナ取付部径φ43～φ65のF-22W ・マスト径範囲φ120～φ400、アンテナ取付部径φ43～φ65のF-23 ・マスト径範囲φ120～φ400、アンテナ取付部径φ43～φ65のF-23W ・マスト径Φ150〜Φ190、アンテナ取付部径φ43～φ65のF-24(B) ・マスト径Φ190〜Φ260、アンテナ取付部径φ43～φ65のF-24(C) ・マスト径Φ260〜Φ330、アンテナ取付部径φ43～φ65のF-24(D) ・マスト径Φ330〜Φ400、アンテナ取付部径φ43～φ65のF-24(E) ・マスト径範囲φ120～φ410、アンテナ取付部径φ25～φ32のF-25 ・マスト径範囲φ120～φ400、アンテナ取付部径φ22～φ32のF-26 ・アンテナのアーム径φ25～φ38、自在バンド適合径範囲φ170～φ260、上部マスト径範囲φ170～φ230のF-1(丸)-KB(セット) ・アンテナのアーム径φ25～φ38、自在バンド適合径範囲φ230～φ320、上部マスト径範囲φ230～φ300のF-1(丸)-KC(セット) ・アンテナのアーム径φ25～φ38、自在バンド適合径範囲φ300～φ410、上部マスト径範囲φ300～φ389のF-1(丸)-KD(セット) ・アンテナのアーム径φ25～φ38、適合径範囲はφ76～φ100のF-1(丸)-KE(セット) ・アンテナのアーム径φ25～φ38、自在バンド適合径範囲φ120～φ190、上部マスト径範囲φ120～φ170のF-1(丸)-K2A(セット) ・アンテナのアーム径φ25～φ38、自在バンド適合径範囲φ170～φ260、上部マスト径範囲φ170～φ230のF-1(丸)-K2B(セット) ・アンテナのアーム径φ25～φ38、自在バンド適合径範囲φ230～φ320、上部マスト径範囲φ230～φ300のF-1(丸)-K2C(セット) ・アンテナのアーム径φ25～φ38、自在バンド適合径範囲φ300～φ410、上部マスト径範囲φ300～φ389のF-1(丸)-K2D(セット) ・アンテナのアーム径φ25～φ38、適合径範囲はφ76～φ100のF-1(丸)-K2E(セット) ・アンテナのアーム径φ25～φ38、適合径範囲はφ100～φ120のF-1(丸)-K2F(セット) ・マスト径範囲φ120～φ410、アンテナ取付部径φ25～φ32のF-1-91 ・マスト径範囲φ120～φ410、アンテナ取付部径φ25～φ32のF-1-92 |
| JANコード | なし |
| 適合機種 |
|
商品Q&A
F-1(丸)-KA(セット)に対応するアンテナを教えてください。回答を閉じる
F-1(丸)-KA(セット)は主に、60MHz帯3素子八木型アンテナの取付けにご使用いただけます。適合するアンテナのアーム径はΦ25〜Φ38です。アンテナの大きさや質量によっては、適合径内であっても強度が保てない場合がありますので、取付可能なアンテナはご購入店または弊社までお問い合わせください。
F-1(丸)-KA(セット)を使用する上での注意点を教えてください。回答を閉じる
しっかり固定されたアンテナ支持柱に取り付けてください。また、アンテナの性能を十分発揮させるため、周囲に障害物のない高所に設置してください。
F-1(丸)-KA(セット)の組立設置方法を教えてください。回答を閉じる
アームにアンテナ固定板を取付けます。マスト固定金具に自在バンド2個を取り付け、マストに仮固定してください。マスト固定金具にアームを取り付けてください。ステー用の自在バンドをマストに仮固定してください。金具を指定の電波方向に向けた後、仮固定した各ネジを説明書記載のトルク値を参考にして、しっかりと締付けてください。可能な部分は地上にて組立作業を行なってください。設置後、各ネジに緩みがなく、アンテナがF-1(丸)-KA(セット)を介してアンテナ支持柱にしっかりと固定されていることを確認してください。
