F-1(丸)-K2B(セット)

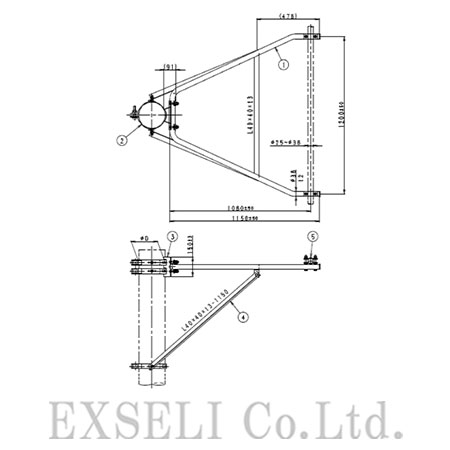

F-1(丸)-K2B(セット)は、主に60MHz帯の5素子八木型アンテナの取り付けを目的として設計されています。対応するアンテナアームの径はΦ25〜Φ38の範囲となっており、この範囲内であれば使用可能です。ただし、アンテナの種類によっては、たとえアーム径が適合範囲内であっても、大きさや重量により強度を十分に確保できない場合があります。そのため、適合性に不安がある場合には、ご購入店または弊社まで事前にご相談いただくことをおすすめします。

F-1(丸)-K2B(セット)を取り付ける際は、まずしっかりと固定されたアンテナ支持柱に確実に設置することが大前提です。さらに、アンテナの性能を十分に引き出すためには、周囲に電波の障害となるような物体がない、見通しの良い高所に設置するようにしてください。安定した取り付けと良好な電波環境を両立させることが、安全性と通信品質の維持において重要です。

組立作業を始めるにあたっては、まずアームにアンテナ固定板を取り付けます。次に、マスト固定金具に2個の自在バンドを取り付け、これをマストに仮固定してください。その後、マスト固定金具にアームをしっかりと取り付け、続いてステー用の自在バンドもマストに仮固定します。ステーは、アームとステー用の自在バンドのそれぞれにしっかりと取り付けてください。アンテナの方向調整を行う際は、金具全体を希望する電波受信方向に向けたうえで、仮固定した各ネジを説明書に記載されたトルク値を参考にして本締めしてください。作業効率と安全性を考慮し、可能な限りの工程は地上で組み立ててから設置するのが理想的です。設置が完了した後は、各ネジに緩みがないか、またアンテナがF-1(丸)-K2B(セット)を通して確実にアンテナ支持柱に固定されているかを、必ず確認してください。
