3SL-150

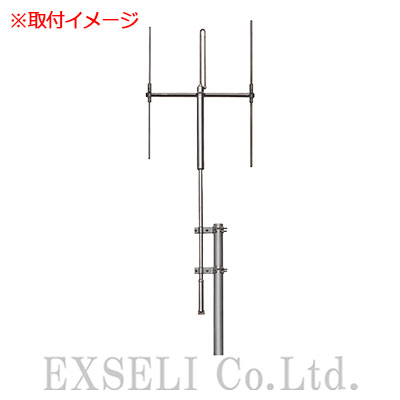

取付金具(別売品)で、3SL-150をマストに固定してください。締付けトルクは取付金具の説明書などの指示に従ってください。防水筒に同軸ケーブルを通し、接栓を接続してください。接栓部は雨水の侵入を防ぎ、性能を維持するために、自己融着テープを巻き、さらにビニールテープを巻き付けることをお勧めします。防水筒を3SL-150本体に取り付け、ケーブルクリップにて同軸ケーブルを完全に固定してください。同軸ケーブルの破損を防ぐために、多少の弛みを持たせてマストに固定してください。高所作業となるため、設置は安全に十分配慮した上で行なってください。

3SL-150はしっかり固定されたマスト(パンザーマストまたは鋼管柱)に取付けてください。3SL-150の性能を十分発揮させるため、周囲に障害物のない高所に垂直に取付けてください。また、3SL-150は避雷針の保護範囲に設置してください。

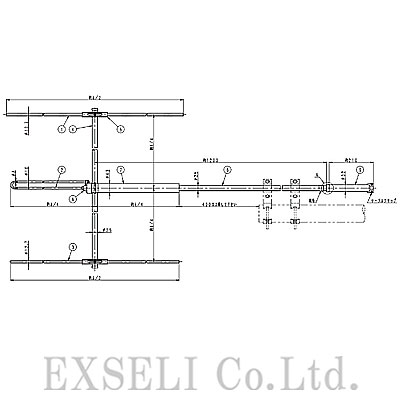

アームと各素子には合マーク(数字)が貼り付けられていますので、各番号ごとに数字を合わせて、アームに各素子を基準の締付けトルクで締付けて組み立ててください。反射素子と導波素子は長さが異なります。間違えないように正しく組立ててください。本体の折返し放射素子のアース側が、反射素子側になるように正しく組立てください。アームはスリーブ上部にUボルトを用いて固定し、基準の締付けトルクで締付けて取付けてください。
