- 3SL-060
他社より1円でも高ければご相談下さい
他社より1円でも高ければご相談下さい!!!無料お見積り・お問い合わせはこちら

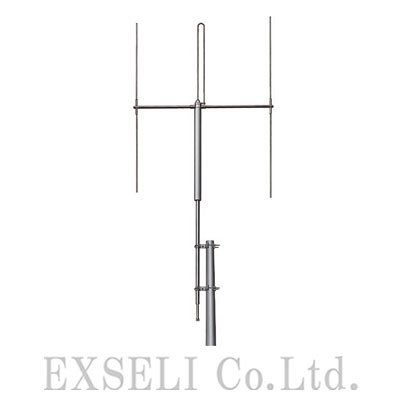

※商品画像はクリックで拡大します
他社より1円でも高ければご相談下さい
| 名称 | 60MHz帯3素子スリーブ型アンテナ |
|---|---|
| 型番 | 3SL-060 |
| メーカー | |
| 種別 | |
| 定価 |
※どこよりもお安くお値引き販売する事を目指しますので当社販売価格はお問合せ下さい メーカー価格: 713,700円（税別） |
| 特長 | ●3SL-060 (3SL060)は日本アンテナ(NIPPON ANTENNA)製の60MHz帯3素子スリーブ型アンテナです。 ※スリーブアンテナとは、広帯域の1/4波長の線状アンテナで、上向きにして使用するアンテナのことをいいます。 ●固定局無線機用のアンテナです。 ●一方方向からの電波を送受信する単一指向性アンテナです。 ●54～75MHz内の一指定周波数です。ご注文時には中心周波数(fo/MHz)をご指定ください。 ●スリーブアンテナに高利得性と指向性を持たせるために反射器と導波器を備えたもので、固定局に使用される垂直偏波指向性が多のアンテナです。 ●スリーブによりマストなどへの電波漏洩を完全に防止していますので、安定した特性が得られます。 ●防水筒が付属されていますので、給電部(接栓部)の防水は万全です。 ●接栓はNJです。 ●対応するアンテナ取付金具はB-4-1-K、B-8-1(C)です。 |
| 販売状態 | 販売中 |
| 備考 | ●受注生産品です。 ●諸元 ・アンテナ型式: 3素子スリーブ型アンテナ ・型名: 3SL-060 ・用途: 固定局用 垂直偏波単一指向性 ・使用周波数: 54～75MHz内の一指定周波数 ・入力インピーダンス: 公称50Ω ・VSWR: 1.5以下 ・利得(標準値): 8.15dBi ・指向性(標準値): E面半値幅:±62°、H面半値幅:±86° ・前方対後方比(標準値): 13dB ・絶縁抵抗: 給電点にて乾燥時DC500Vにて500MΩ以上 ・耐電圧: 給電点にて乾燥時AC1000V1分間加え異常ないこと ・給電部接栓: N-J型 ・質量: 約15kg ・受風面積: 約0.08平方メートル ・耐風速: 最大瞬間風速にて60m/sec ・商品コード: 2055800 ●他にも以下の60MHz帯スリーブ型アンテナがあります。 【単一指向性アンテナ】 ・60MHz帯4素子スリーブ型アンテナ: 4SL-060 【無指向性アンテナ】 ・60MHz帯スリーブ型アンテナ: SL-060 |
| JANコード | なし |
| 適合機種 |
|
商品Q&A
3SL-060の組立方法を教えてください。回答を閉じる
導波アームに導波素子(おねじ側)を上から差し込み、下からエレメントリング、導波素子(めねじ側)の順で取り付けてください。各部の識別シールの標記を確認し、同じ標記の部品同士を取り付けてください。ネジ部は指定トルク値で締付けてください。取付後、識別シールの標記位置が揃わないことがありますが、必ず指定のトルク値を優先して取り付けてください。付属の六角穴付止めねじを指定のトルク値で締付け、固定してください。導波アームを3SL-060ベースに差し込み、付属の六角ボルトセットで固定してください。ねじは指定のトルク値で締付けてください。反射素子、反射アームを同様の手順で取り付けてください。これらの作業は全て地上にて行なってください。
3SL-060の設置方法を教えてください。回答を閉じる
取付金具(別売品)により3SL-060をマストにしっかりと固定してください。防水筒に同軸ケーブルを通し、接栓を接続してください。接栓は雨水の侵入を防ぎ、性能を維持するために、自己融着テープとビニルテープを巻き、完全に防水処理をしてください。防水筒を3SL-060本体にねじ込み、プライヤー等で増し締めし固定してください。その後、同軸ケーブルをケーブルクリップで固定してください。ケーブルの破損を防ぐために、ケーブルを1巻するか、多少の弛みを持たせてマストに固定してください。ケーブルクリップ適合外の同軸ケーブルを使用する際は、同軸ケーブルにビニルテープ等を巻きつけ、外径を12mm程度にしてください。
3SL-060を取付ける上で、注意すべき点を教えてください。回答を閉じる
3SL-060はしっかり固定されたマスト(パンザーマストまたは鋼管柱)に取付けてください。3SL-060の性能を十分発揮させるため、周囲に障害物のない高所に取付けてください。また、3SL-060は避雷針の保護範囲に設置してください。3SL-060に接続する同軸ケーブルは無理に曲げたり、捻ったりしないでください。
