WH-2M(MIX)

WH-2M(MIX)は、AMラジオ用アンテナとAM・FM・テレビ信号を混合する混合器を一体化した、ラジオ共聴システム用のアンテナです。中波から短波まで幅広い周波数帯に対応しており、高感度かつ広帯域な設計が特長です。これにより、安定したラジオ受信を実現します。 エレメントにはFRP(ガラス繊維強化プラスチック)を使用し、外観は洗練されたデザインとなっており、屋外設置においても美観を損ないません。さらに、付属の取付金具はマストや柱・壁のいずれにも対応しており、柔軟な設置が可能です。

F型接栓を取り付ける際には、まず使用する同軸ケーブル(フィーダ)の太さに合わせて適切な長さに切断します。このとき、必ずケーブルを防水キャップに通してから加工作業を行ってください。防水キャップを後から通すことはできませんので、ご注意ください。 接栓を取り付ける際は、接触不良やショートの原因にならないよう、丁寧な作業を心がけてください。特に芯線の先端は、まっすぐではなく斜めにカットすることで、接触不良を防ぐ効果があります。カップリングは、ケーブルの編組線とポリエチレンの間に差し込むようにして挿入し、その上からアルミリングをかぶせます。最後に専用工具でアルミリングをしっかりとつぶして固定すれば、ケーブルが抜ける心配がなく、接続が完了します。

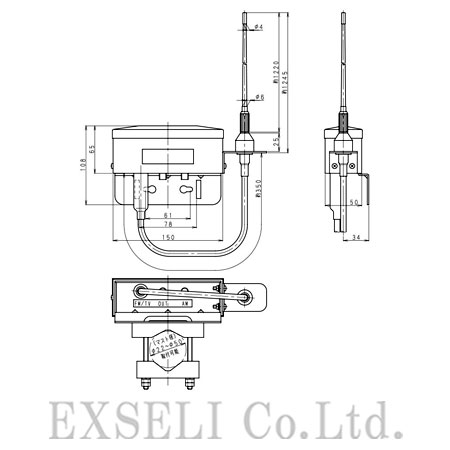

WH-2M(MIX)を設置する際には、取付場所に応じて方法を選びます。マストに取り付ける場合は、付属の取付金具を使用し、六角ナットをしっかりと締め付けて固定してください。マストの直径はφ22mmからφ50mmまで対応しています。 また、柱や壁に直接取り付ける場合には、付属の木ネジを使用してしっかりと固定してください。取付の際は、水平や垂直の位置を確認し、安全に設置できる場所を選んでください。
