※防爆対応表の見方について
表の縦軸：無線機の「爆発等級」とは、爆発性ガスのうちどのガスへの耐性があるのかを表しています。
表の横軸：無線機の「温度等級」とは、無線機本体の構造が耐えうる最高表面温度が何度なのかを表しています。最高表面温度が低いほど、物質としては危険性が高くなります。
- 防塵・防水・防爆 規格
/
防水規格
数字が大きくなるほど防水機能が強くなります。IPX4（JIS4）が日常生活防水適度とお考え下さい。
| IPX8 JIS8 | 水中形継続的に水没しても内部に浸水しない（水中形） |
|---|---|
| IPX7 JIS7 | 防浸形一時的（30分）に一定水深（1m）の条件に水没しても内部に浸水しない（防浸形） |
| IPX6 JIS6 | 耐水形あらゆる方向からの強い噴流水による有害な影響がない（耐水形） |
| IPX5 JIS5 | 防噴流形あらゆる方向からの噴流水による有害な影響がない（防噴流形） |
| IPX4 JIS4 | 防沫形あらゆる方向からの飛沫による有害な影響がない（防まつ形） |
| IPX3 JIS3 | 防雨形鉛直から60度の範囲で落ちてくる水滴による有害な影響がない（防雨形） |
| IPX2 JIS2 | 防滴II形鉛直から15度の範囲で落ちてくる水滴による有害な影響がない（防滴II形） |
| IPX1 JIS1 | 防滴I形鉛直から落ちてくる水滴による有害な影響がない（防滴I形） |
防塵規格
数字が大きくなるほど防塵機能が強くなります。
| IP6X JIS6 | 粉塵が中に入らない（耐塵形） |
|---|---|
| IP5X JIS5 | 有害な影響が発生するほどの粉塵が中に入らない（防塵形） |
| IP4X JIS4 | 直径1mm以上のワイヤーや固形物が中に入らない |
| IP3X JIS3 | 直径2.5mm以上のワイヤーや固形物が中に入らない |
| IP2X JIS2 | 直径12.5mm以上の固形物が中に入らない（指程度を想定） |
| IP1X JIS1 | 直径50mm以上の固形物が中に入らない（握りこぶし程度を想定） |
防爆規格
爆発性ガスなどを使用している危険箇所で通常の電気機器類を使用すると爆発する危険がありますが、そのような危険箇所でも使用できるように設計し、検定に認定された電気機器の規格。
本質安全防爆の見方 例）Ex ib ⅡC T4
- Ex...技術的基準に基づく防爆構造についての表記です。防爆構造であることを表しています
- ib...第1類及び第2類危険個所(特別危険個所以外)で使用可能な本質安全防爆構造であることを表しています
- Ⅱ...坑気に影響されやすい爆発性雰囲気のある場所について表しています
- C...ガスまたは蒸気の分類を表しています
- T4...機器表面が耐えうる最大温度が何度なのかを表しています
| 危険度低い危険度高い | |||||
|---|---|---|---|---|---|
 |
T1※1 300℃～450℃ |
T2※1 200℃～300℃ |
T3※1 135℃～200℃ |
T4※1 100℃～135℃ |
|
| Ⅱ※2 | |||||
| A※3 分類Aの爆発性ガスに対応 | アセトン | 1-ブタノール | ヘキサン | アセトアルデヒド | |
| トルエン | 塩化アセチル | シクロヘキサノール | |||
| アンモニア | クメン | ||||
| ベンゼン | プロパン | ||||
| エタン | メタノール | ||||
| メタン | |||||
| シクロプロパン | |||||
| プロピレン | |||||
| 酢酸 | |||||
| 酢酸エチル | |||||
| B※3 分類Bの爆発性ガスに対応 |
一酸化炭素 | エチレン | 2-エトキシエタノール | エチルメチルエーテル | |
| エチレンオキシド | クロトンアルデヒド | ジエチルエーテル | |||
| エタノール | テトラフルオロエチレン | ||||
| C※3 分類Cの爆発性ガスに対応 | 水素 | アセチレン | |||
| 爆発等級 | 温度等級 | ||
|---|---|---|---|
| Ⅱ※2 | T1※1 最高表面温度の範囲:300℃～450℃ |
||
| A※3 分類Aの爆発性ガスに対応 |
アセトン | ||
| トルエン | |||
| アンモニア | |||
| ベンゼン | |||
| エタン | |||
| メタン | |||
| シクロプロパン | |||
| プロピレン | |||
| 酢酸 | |||
| 酢酸エチル | |||
| T2 最高表面温度の範囲:200℃～300℃ | |||
| 1-ブタノール | |||
| 塩化アセチル | |||
| クメン | |||
| プロパン | |||
| メタノール | |||
| T3 最高表面温度の範囲:135℃～200℃ | |||
| ヘキサン | |||
| シクロヘキサノール | |||
| T4 ※最高表面温度の範囲:100℃～135℃ | |||
| アセトアルデヒド | |||
| B 分類Bの爆発性ガスに対応 | |||
| T1※1 最高表面温度の範囲 300℃～450℃ | |||
| 一酸化炭素 | |||
| T2 最高表面温度の範囲 200℃～300℃ | |||
| エチレン | |||
| エチレンオキシド | |||
| エタノール | |||
| T3 最高表面温度の範囲 135℃～200℃ | |||
| 2-エトキシエタノール | |||
| クロトンアルデヒド | |||
| テトラフルオロエチレン | |||
| T4 ※最高表面温度の範囲 100℃～135℃ | |||
| エチルメチルエーテル | |||
| ジエチルエーテル | |||
| C 分類Cの爆発性ガスに対応 |
T1 ※最高表面温度の範囲 100℃～135℃ | 水素 | |
| T2 ※最高表面温度の範囲 200℃～300℃ | |||
| アセチレン | |||
※1ガスの発火温度に対応している機器の最大表面温度区分
※2爆発性雰囲気場所の分類。「Ⅰ」鉱山、「Ⅱ」鉱山を除くすべての場所
※3ガスまたは蒸気の分類
防爆対応無線機
- Ex...技術的基準に基づく防爆構造についての表記です。防爆構造であることを表しています
- ib...第1類及び第2類危険個所(特別危険個所以外)で使用可能な本質安全防爆構造であることを表しています
- Ⅱ...坑気に影響されやすい鉱山を除く爆発性雰囲気のあるすべての場所での使用を想定していることを表しています
- C...ガスまたは蒸気の分類がCまで対応していることを表しています
- T4...機器表面が耐えうる最大温度が100℃以上であることを表しています

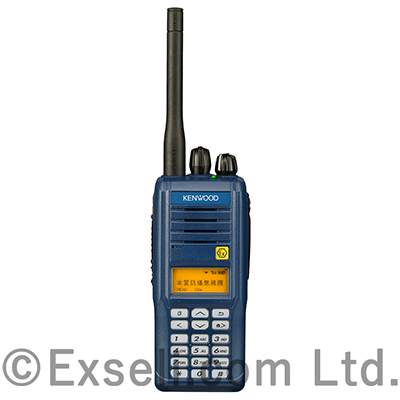

①XiRP8608Exの場合
Ex ib ⅡC T4（ガス）※上記の防爆対応表に記載されているガス、すべて対応
- Ex...技術的基準に基づく防爆構造についての表記です。防爆構造であることを表しています
- ib...第1類及び第2類危険個所(特別危険個所以外)で使用可能な本質安全防爆構造であることを表しています
- Ⅱ...坑気に影響されやすい鉱山を除く爆発性雰囲気のあるすべての場所での使用を想定していることを表しています
- C...ガスまたは蒸気の分類がCまで対応していることを表しています
- T4...機器表面が耐えうる最大温度が100℃以上であることを表しています
- Gb...高い保護レベルを持つ機器であって、爆発性ガス雰囲気で使用し、通常運転中または想定内の機能不全時でも点火源とならないもの
②NX-230EXの場合
Ex ib llC T4 Gb（ガス）※上記の防爆対応表に記載されているガス、すべて対応
- Ex...技術的基準に基づく防爆構造についての表記です。防爆構造であることを表しています
- ib...第1類及び第2類危険個所(特別危険個所以外)で使用可能な本質安全防爆構造であることを表しています
- Ⅲ...鉱山以外の爆発性粉塵雰囲気が存在する場所
- C...粉塵の分類がCまで対応していることを表しています
- T110℃...仕様の範囲内で、最も温度を上昇させる条件および、規定される堆積厚さで覆われた場合に機器の内部部品または機器表面が達する可能性のある温度。
- Db...高い保護レベルを持つ機器であって、爆発性粉塵雰囲気で使用し、通常運転中または想定内の機能不全時でも着火源とならないもの
Ex ib lllC T110℃ Db（粉塵）
- Ex...技術的基準に基づく防爆構造についての表記です。防爆構造であることを表しています
- ib...第1類及び第2類危険個所(特別危険個所以外)で使用可能な本質安全防爆構造であることを表しています
- Ⅱ...坑気に影響されやすい鉱山を除く爆発性雰囲気のあるすべての場所での使用を想定していることを表しています
- C...ガスまたは蒸気の分類がCまで対応していることを表しています
- T4...機器表面が耐えうる最大温度が100℃以上であることを表しています
- Gb...高い保護レベルを持つ機器であって、爆発性ガス雰囲気で使用し、通常運転中または想定内の機能不全時でも点火源とならないもの
③NX-330EXの場合
Ex ib llC T4 Gb（ガス）※上記の防爆対応表に記載されているガス、すべて対応
- Ex...技術的基準に基づく防爆構造についての表記です。防爆構造であることを表しています
- ib...第1類及び第2類危険個所(特別危険個所以外)で使用可能な本質安全防爆構造であることを表しています
- Ⅲ...鉱山以外の爆発性粉塵雰囲気が存在する場所
- C...粉塵の分類がCまで対応していることを表しています
- T110℃...仕様の範囲内で、最も温度を上昇させる条件および、規定される堆積厚さで覆われた場合に機器の内部部品または機器表面が達する可能性のある温度。
- Db...高い保護レベルを持つ機器であって、爆発性粉塵雰囲気で使用し、通常運転中または想定内の機能不全時でも着火源とならないもの
Ex ib lllC T110℃ Db（粉塵）
- Ex...技術的基準に基づく防爆構造についての表記です。防爆構造であることを表しています
- ib...第1類及び第2類危険個所(特別危険個所以外)で使用可能な本質安全防爆構造であることを表しています
- Ⅱ...坑気に影響されやすい鉱山を除く爆発性雰囲気のあるすべての場所での使用を想定していることを表しています
- C...ガスまたは蒸気の分類がCまで対応していることを表しています
- T4...機器表面が耐えうる最大温度が100℃以上であることを表しています
- Gb...高い保護レベルを持つ機器であって、爆発性ガス雰囲気で使用し、通常運転中または想定内の機能不全時でも点火源とならないもの

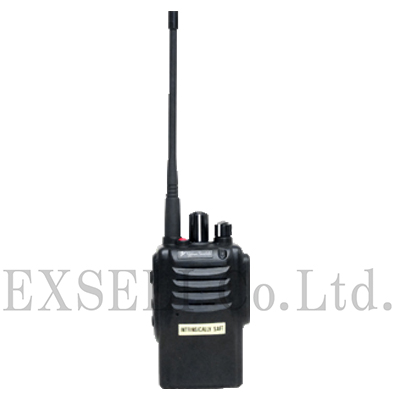

④PD798Exの場合
Ex ib llC T4 Gb
防爆対応無線機
- Ex...技術的基準に基づく防爆構造についての表記です。防爆構造であることを表しています
- ib...第1類及び第2類危険個所(特別危険個所以外)で使用可能な本質安全防爆構造であることを表しています
- Ⅱ...坑気に影響されやすい鉱山を除く爆発性雰囲気のあるすべての場所での使用を想定していることを表しています
- C...ガスまたは蒸気の分類がCまでを表しています
- T4...機器表面が耐えうる最大温度が100℃以上であることを表しています

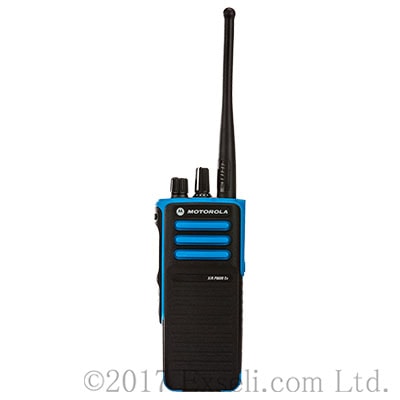

XiRP8608Exの場合
Ex ib ⅡC T4（ガス）
※上記の防爆対応表に記載されているガス、すべて対応
- Ex...技術的基準に基づく防爆構造についての表記です。防爆構造であることを表しています
- ib...第1類及び第2類危険個所(特別危険個所以外)で使用可能な本質安全防爆構造であることを表しています
- Ⅱ...坑気に影響されやすい鉱山を除く爆発性雰囲気のあるすべての場所での使用を想定していることを表しています
- C...ガスまたは蒸気の分類がCまで対応していることを表しています
- T4...機器表面が耐えうる最大温度が100℃以上であることを表しています
- Gb...高い保護レベルを持つ機器であって、爆発性ガス雰囲気で使用し、通常運転中または想定内の機能不全時でも点火源とならないもの
NX-230EXの場合
Ex ib llC T4 Gb（ガス）
※上記の防爆対応表に記載されているガス、すべて対応
- Ex...技術的基準に基づく防爆構造についての表記です。防爆構造であることを表しています
- ib...第1類及び第2類危険個所(特別危険個所以外)で使用可能な本質安全防爆構造であることを表しています
- Ⅲ...鉱山以外の爆発性粉塵雰囲気が存在する場所
- C...粉塵の分類がCまで対応していることを表しています
- T110℃...仕様の範囲内で、最も温度を上昇させる条件および、規定される堆積厚さで覆われた場合に機器の内部部品または機器表面が達する可能性のある温度。
- Db...高い保護レベルを持つ機器であって、爆発性粉塵雰囲気で使用し、通常運転中または想定内の機能不全時でも着火源とならないもの
Ex ib lllC T110℃ Db（粉塵）
- Ex...技術的基準に基づく防爆構造についての表記です。防爆構造であることを表しています
- ib...第1類及び第2類危険個所(特別危険個所以外)で使用可能な本質安全防爆構造であることを表しています
- Ⅱ...坑気に影響されやすい鉱山を除く爆発性雰囲気のあるすべての場所での使用を想定していることを表しています
- C...ガスまたは蒸気の分類がCまでを表しています
- T4...機器表面が耐えうる最大温度が100℃以上であることを表しています
- Gb...高い保護レベルを持つ機器であって、爆発性ガス雰囲気で使用し、通常運転中または想定内の機能不全時でも点火源とならないもの
NX-330EXの場合
Ex ib llC T4 Gb（ガス）
※上記の防爆対応表に記載されているガス、すべて対応
- Ex...技術的基準に基づく防爆構造についての表記です。防爆構造であることを表しています
- ib...第1類及び第2類危険個所(特別危険個所以外)で使用可能な本質安全防爆構造であることを表しています
- Ⅲ...鉱山以外の爆発性粉塵雰囲気が存在する場所
- C...粉塵の分類がCまで対応していることを表しています
- T110℃...仕様の範囲内で、最も温度を上昇させる条件および、規定される堆積厚さで覆われた場合に機器の内部部品または機器表面が達する可能性のある温度。
- Db...高い保護レベルを持つ機器であって、爆発性粉塵雰囲気で使用し、通常運転中または想定内の機能不全時でも着火源とならないもの
Ex ib lllC T110℃ Db（粉塵）
- Ex...技術的基準に基づく防爆構造についての表記です。防爆構造であることを表しています
- ib...第1類及び第2類危険個所(特別危険個所以外)で使用可能な本質安全防爆構造であることを表しています
- Ⅱ...坑気に影響されやすい鉱山を除く爆発性雰囲気のあるすべての場所での使用を想定していることを表しています
- C...ガスまたは蒸気の分類がCまで対応していることを表しています
- T4...機器表面が耐えうる最大温度が100℃以上であることを表しています
- Gb...高い保護レベルを持つ機器であって、爆発性ガス雰囲気で使用し、通常運転中または想定内の機能不全時でも点火源とならないもの
④PD798Exの場合
Ex ib llC T4 Gb
HX600UJFISの場合
UL913

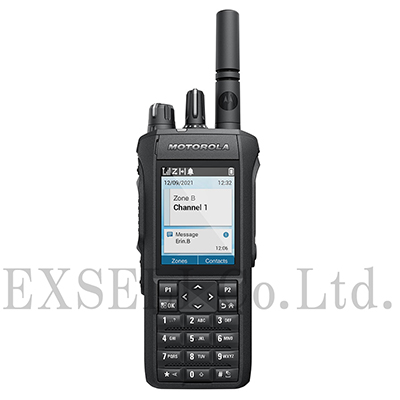

MOTOTRBO R7の場合
TIA-4950
