- 日本アンテナ(NIPPON ANTENNA) /
- HG-4001 / HG-4001A
他社より1円でも高ければご相談下さい
他社より1円でも高ければご相談下さい!!!無料お見積り・お問い合わせはこちら
※商品画像はクリックで拡大します
他社より1円でも高ければご相談下さい
| 名称 | 400MHz帯コーリニア型アンテナ |
|---|---|
| 型番 | HG-4001 / HG-4001A |
| メーカー | |
| 種別 | |
| 定価 |
※どこよりもお安くお値引き販売する事を目指しますので当社販売価格はお問合せ下さい メーカー価格: HG-4001: 144,000円(税別)HG-4001A: 130,500円(税別) |

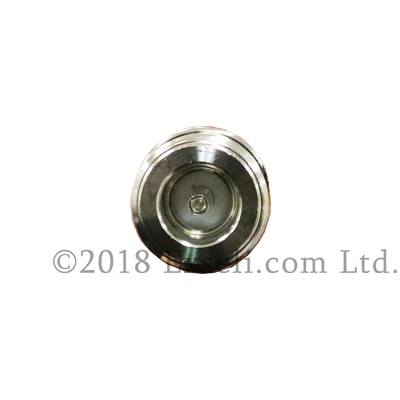

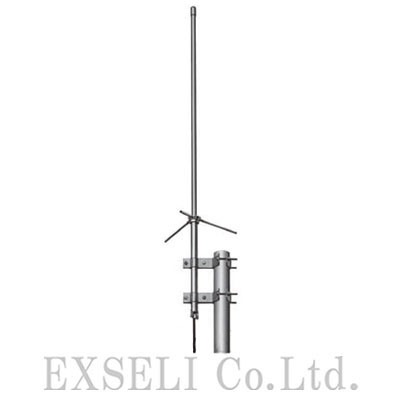

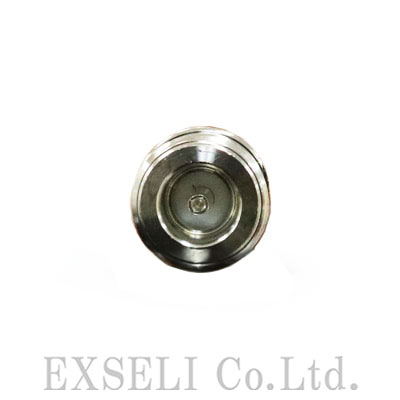

| 特長 | ●HG-4001 (HG4001) / HG-4001A (HG4001A)は日本アンテナ(NIPPON ANTENNA)製の400MHz帯コーリニア型アンテナです。 ※コーリニア型アンテナとは、無線通信用の高利得アンテナであり、主に超短波から極超短波において用いられることが多いアンテナです。 ●無線機用の多段ポール積重ね型の垂直偏波無指向性アンテナです。 ●対応周波数は330MHz～470MHzです。周波数帯を指定して発注してください。 ●使用周波数により型番が変わります。 ・465～469MHz: HG-4001 F=465-469 ・360MHz~375MHz内の一指定周波数: HG-4001 F=360-375シテイ ・375MHz~470MHz内の一指定周波数: HG-4001 F=375-470シテイ ・330MHz～470MHzの一指定周波数: HG-4001A ※HG-4001 F=360-375シテイとHG-4001 F=375-470シテイとHG-4001Aのご注文時にはfo(中心周波数/MHz)をご指定下さい。 ●トップ素材はHG-4001がポリ塩化ビニル、HG-4001Aは金属タイプです。雷の影響により、エレメントカバーが破損してしまう事例があり、その対策としてトップを真鍮にしたHG-4001Aを製作されました。雷の影響を懸念される場合はHG-4001Aが適しています。 ●放射素子は以下の通りです。 ・HG-4001は放射素子がFRP製のカバーでおおわれていますので、防水性、強度に優れています。 ・HG-4001Aは放射素子が特殊加工によりグラスファイバーによるカバー付きで完全密封され堅牢で防水性に優れます。 ●無指向性アンテナですので、どの角度からの電波でも受信・送信することができます。 ●給電ケーブルはRG-8/U 60cmがついています。 ●端子形状はN-J型です(画像下はN-J接栓のイメージ)。 ※N-P接栓が付いていない無線機に取付ける場合には別売りの変換接栓(コネクタ)などが必要です。 ●アンテナ取付金具はHG-4001はF-20(C)が対応します。 |
| 販売状態 | 販売中 |
| 備考 | ●取付支柱、取付金具は別売りですのでご注意ください。 ●アンテナを設置する際は、地線素子と支柱が10cm以上離れた状態で固定してください。 ●付属品 ・給電ケーブル ●諸元 ・商品コード HG-4001 F=465-469: 2056668 HG-4001 F=360-375シテイ: 2056665 HG-4001 F=375-470シテイ: 2056666 HG-4001A: 2056673 ・重量: 約1.6kg ・使用周波数: 330MHz～470MHz ※周波数帯指定必要 ・素材: HG-4001はポリ塩化ビニル、HG-4001Aは金属タイプ ・アンテナ型式: コーリニア型アンテナ ・アンテナ長: 約1.5m ・入力インピーダンス: 公称50Ω ・給電ケーブル長: 約60cm ・VSWR: 帯域内1.3以下 ・利得(標準値): 5.15dBi ・接栓: N-J型 ・指向性(標準値) HG-4001: E面半値幅±16°、H面無指向性 HG-4001A: E面半値幅±32°、H面無指向性 ・絶縁抵抗(乾燥時): DC500Vにて500MΩ以上 ・耐電圧(乾燥時): AC1000V 1分間加え異常無し ・耐風速: 瞬間最大風速にて60m/sec ・受風面積: 約0.04平方メートル ・最大受風荷重 HG-4001: 60m/sec時約88N HG-4001A: 60m/sec時約83N ●2022/4/1出荷分より資材高騰の影響で値上げされ、2023年4月よりもう一度値上げされました。 ●他にも以下のアンテナがあります。 【カージオイド指向性】 ・400MHz帯 避雷針付き反射素子付コーリニア型アンテナ3DA-450 ・400MHz帯 避雷針付き指向性6段コーリニア型アンテナ6DA-450 【無指向性】 ・400MHz帯 避雷針付3段コーリニア型アンテナ3CL-450 ・400MHz帯 避雷針付6段コーリニア型アンテナ6CL-450 ・400MHz帯コーリニア型アンテナ HG-4000 ・400MHz帯コーリニア型アンテナHG-4002 ・400MHz帯コーリニア型アンテナHG-40010 |
| JANコード | なし |
| 適合機種 |
|
商品Q&A
HG-4001 / HG-4001Aの組立方法を教えてください。回答を閉じる
地線素子をベースにねじ込んでしっかりと固定してください。ご使用になる取付金具は可能な場合、地上で取り付けを行なってください。
HG-4001 / HG-4001Aの設置方法を教えてください。回答を閉じる
取付金具(別売品)によりHG-4001 / HG-4001Aをマストにしっかりと固定してください。締付トルクは取付金具の説明書などの指示に従ってください。HG-4001 / HG-4001A接栓に同軸ケーブルを接続してください。接栓部は雨水の侵入を防ぎ、性能を維持するために、自己融着テープを巻き、さらにビニールテープを巻き付けることをお勧めします。同軸ケーブルの破損を防ぐために、多少の弛みを持たせてマストに固定してください。上記は全て高所作業となりますので、十分に注意して行なってください。
HG-4001 / HG-4001Aを取付ける上で、注意すべき点を教えてください。回答を閉じる
HG-4001 / HG-4001Aはしっかり固定されたマスト(パンザーマストまたは鋼管柱)に取付けてください。HG-4001 / HG-4001Aの性能を十分発揮させるため、周囲に障害物のない高所に垂直に取付けてください。HG-4001 / HG-4001Aは、避雷針の保護範囲に設置してください。また、地線素子先端とマスト上端は指定間隔を離して設置してください。
