AH-171
AH-171(AH171)はアイコム(ICOM)製の無指向性コーリニアアンテナです。
この商品のご購入や中古を探すをご検討の際は以下よりお進みください。お問い合わせはお電話(365日深夜まで対応)かまたはお問い合わせフォームよりご連絡ください。
すぐの購入が
不安なら！
不安なら！
購入前に無料でお試し可能！
エクセリでは、法人・団体・組合・町内会・学園祭・お祭りなどのお客様を対象に、
無料でデモ機をレンタルするサービスをご提供しています。
-
使用機種、台数、希望日程の決定
-
お申し込み
-
お申込書確認、日程確認
-
デモにて実際の使用感をご確認
-
ご返却（送料はお客様ご負担）
無線機・トランシーバー・インカムならエクセリ
エクセリは無線機・トランシーバー・インカムをどこよりもお安く販売、レンタルする事を目指します。創業33年で7万社以上のお客様との取引実績があり、中古販売と買取で業界ナンバーワンです。365日深夜まで対応し、日本全国に無線機・トランシーバー・インカムをお届けしています。またほぼ全機種で購入前の無料お試しが可能です。アフター修理も弊社内で対応しますので、安心してご利用ください。
無指向性アンテナについての詳細
商品仕様
- 名称
- 無指向性アンテナ
- 型番
- AH-171
- メーカー
- アイコム(ICOM)
- 種別
- 定価
-
※どこよりもお安くお値引き販売する事を目指しますので当社販売価格はお問合せ下さい
メーカー価格: 30,000円（税別）
お見積・お問い合わせ- 特長
- ●AH-171(AH171)はアイコム(ICOM)製の無指向性コーリニアアンテナです。
●以下のアイコム製ネットワーク機器の外部アンテナとしてAH-171を使用することで、通信の最大伝送距離を約1kmまで延長することができます。
・AP-900
・SE-900
・SB-900
●指向性が無く、どの角度からの電波でも受信・送信することができる無指向性アンテナです。

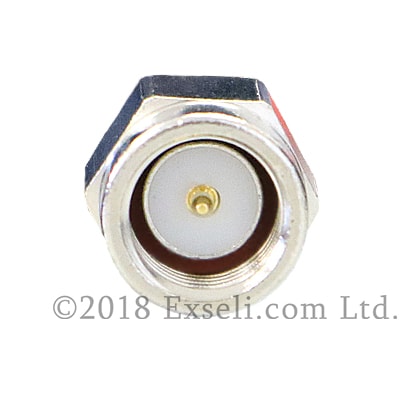

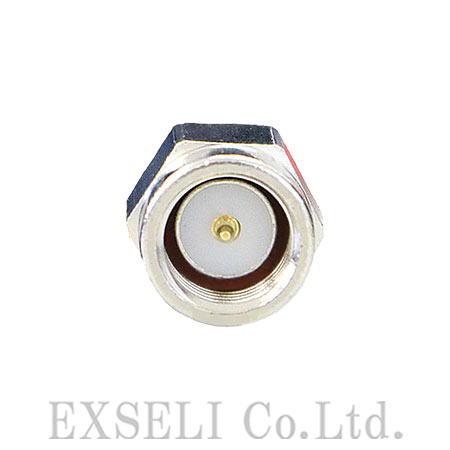

●付属の同軸ケーブルの接栓はSMA-P型です(画像はイメージです)。
●同軸ケーブル長は約2.5mです。
●以下のオプションアンテナとの組み合わせにより、最大伝送距離が次のように異なります。この表を目安に、対向する互いの設置場所が下記で示す距離を越えないように設置してください。単位はkm、長距離モードOFF時のもの。
【2.4GHz帯】
・AH-104: 通信距離の目安 約0.1km
・AH-150: 通信距離の目安 約0.1km
・AH-150S: 通信距離の目安 約0.1km
・AH-151VR: 通信距離の目安 約0.1km
・SB-900(内部アンテナ): 通信距離の目安 約0.1km
・AH-153: 通信距離の目安 約0.1km
・AH-154: 通信距離の目安 約0.1km
・AH-165: 通信距離の目安 約0.1km
・AH-166: 通信距離の目安 約0.1km
・AH-170: 通信距離の目安 約0.1km
・AH-171: 通信距離の目安 約0.1km
【5.6GHz帯】
・AH-165: 通信距離の目安 約0.07km
・AH-167: 通信距離の目安 約0.07km
・AH-170: 通信距離の目安 約0.07km
・AH-171: 通信距離の目安 約0.07km
・SB-900(内部アンテナ): 通信距離の目安 約0.07km
- 販売状態
- 販売中
- 備考
- ●アイコム製品以外の無線LAN機器に接続しないでください。
●本製品の同軸ケーブルや付属の接続用同軸ケーブルは加工できません。 加工したり付属品以外の同軸ケーブルを本製品に使用すると電波法違反となりますのでご注意ください。
●通信相手との設置距離が近くて相手のアンテナとの高低差が大きいと、通信速度の低下や通信できない場合があります。アンテナを設置する際は通信相手のアンテナの高さにご注意ください。
●同軸ケーブル接続後は、付属品の自己融着テープをアンテナコネクター部分に巻いて防水処理をしてください。 さらに市販の粘着ビニールテープを自己融着テープの上から巻くと、なお耐候性が高まります。
●付属品
・Vボルト ×2
・マストクランプ ×2
・サドルブラケット ×2
・自己融着テープ
・Sワッシャー ×4
・ナット ×4
・設置工事説明書
●諸元
・寸法: 高さ346mm × アンテナ周径φ27.5mm
・重量: 約630g (取付金具含む)
・アンテナ形式: 2周波共用無指向性コーリニア型
・半値幅: 垂直面約80度(2.4GHz帯) / 垂直面:約40度(5.2/5.3/5.6GHz帯)
・定在波比: 2.5以下
・利得:
2.4GHz/2.0dBi(ケーブルロスを含む利得:1.2dBi)
5.2,5.3,5.6GHz/4.0dBi(ケーブルロスを含む利得:2.7dBi)
・インピーダンス: 50Ω
・通信規格:
IEEE 802.11a(W56)対応
IEEE 802.11a(W52/W53)対応
IEEE 802.11a(J52)対応
IEEE 802.11b/g対応
・アンテナコネクタ: SMA-P型 同軸ケーブル付
・同軸ケーブル長: 約2.5m(5D-HFA)
・最大入力電力: 3W
・適合マスト径: φ32mm～φ60mm
・耐風速: 50m/sec
・RoHS指令対応
- JANコード
- 4909723011286
商品Q&A
マストへの取付方法を教えてください。回答を閉じる
高さを相手側のアンテナに合わせてください。
初めに、サドルブラケットをアンテナに固定します。サドルブラケットの位置は、アンテナの支持筒部分になるようにしてください。マストに通したVボルトに、マストクランプ、AH-171の順に取り付けて、Sワッシャーとナットで固定してください。
AH-171を使用できる機器を教えてください。回答を閉じる
AH-171は、アイコム製ネットワーク機器AP-900やSE-900、SB-900の外部アンテナとしてご使用いただけます。通信の最大伝送距離を延長したい際にご活用ください。
AH-171の適合マスト径を教えてください。回答を閉じる
アンテナマスト(別売)は、マスト径Φ32〜60mmのものをご用意ください。適合マスト径を守らないと、振動や風などの影響を受けて落下し、怪我や故障の原因になりますので、ご注意ください。
