AH-41

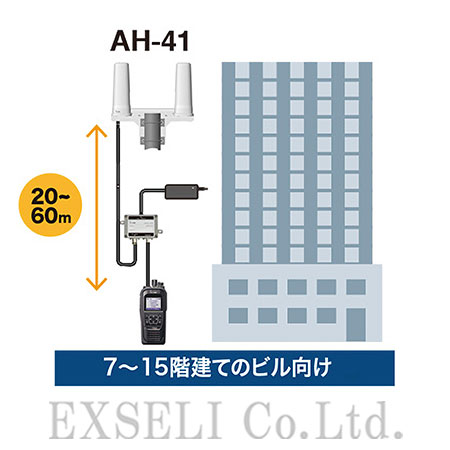

AH-41のアンテナユニットは上空の見える場所に設置してください。落雷による破損を軽減するため、アンテナユニットを固定するネジで、アース線を共締めしてください。

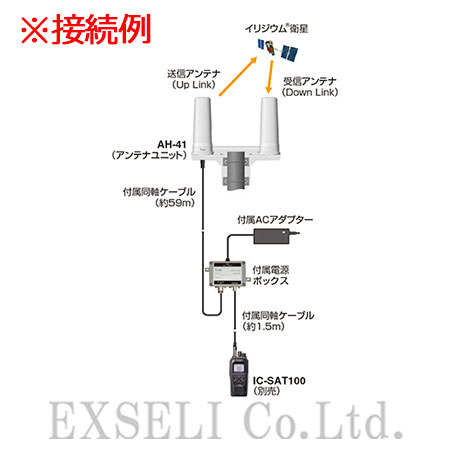

同軸ケーブル、DC電源ケーブルをそれぞれPOWER BOXに接続します。各ケーブル接続後、埃や湿気から各コネクターを保護するため、自己融着テープ(付属品)を各コネクターの上に巻いてください。ACアダプターを接続すると、DC28.5Vの電圧がアンテナコネクターから出力されます。各ケーブルの接続が完了するまで、ACアダプターを接続しないでください。感電やショートの原因となることがあります。

AH-41に付属の同軸ケーブルを、送信アンテナのアンテナコネクターに接続します。同軸ケーブル接続後は、自己融着テープ(付属品)をアンテナコネクター部分に巻いて防水処理をしてください。市販の粘着ビニールテープを自己融着テープの上から巻くと、耐候性が高まります。
