U-BOX AT

商品名

U-BOX AT

---

遠隔支援ウェアラブルカメラ

●ハイスペック版の本体端末
・商品名: U-BOX AT(WT) DE200(Web会議モデルMicrosoft Teams用) 型番: ST#7704-WT(DE200)
・商品名: U-BOX AT(WZ) DE200(Web会議モデルZOOM用) 型番: ST#7704-WZ(DE200)

●スタンダード版の本体端末
・商品名: U-BOX AT(専用クラウドモデル/LANモデル) 型番: ST#7704
・商品名: U-BOX AT(LWモデル) 型番: ST#7704-LW
・商品名: U-BOX AT(Web会議モデルMicrosoft Teams用) 型番: ST#7704-WT
・商品名: U-BOX AT(Web会議モデルZOOM用) 型番: ST#7704-WZ

メーカー

タニザワ(TANIZAWA)

種別

• その他

免許

免許・資格不要

定価

※まずは一度お問合せ下さい
メーカー価格:  オープン価格

お見積・お問い合わせはこちら

防水

IPX4
※防水規格の詳細はこちら

防塵

/

寸法

●ST#7704(DE200) U-BOX AT本体: 高さ197mm × 幅85mm × 奥行20 mm (突起物含まず)
●ST#7704 U-BOX AT本体: 高さ159mm × 幅72mm × 奥行25 mm (突起物含まず)
●ST#7HEDCAM-01U カメラ付きヘッドセット: 高さ140mm x 幅70mm x 奥行25 mm (マイク、スピーカ、突起物含まず)、ケーブル長500±20mm
●ST#7CAM-03U ヘルメットひさし取付型カメラ: 高さ46mm x 幅91mm x 奥行61mm (コード、コネクタ部含まず)

重量

●ST#7704(DE200) U-BOX AT本体: 約340g
●ST#7704 U-BOX AT本体: 約235g
●ST#7HEDCAM-01U カメラ付きヘッドセット: 約180g
●ST#7CAM-03U ヘルメットひさし取付型カメラ: 約50g

付属品

なし

特長

●U-BOX AT (UBOXAT)はタニザワ(TANIZAWA)製の現場と事務所をつなぐ遠隔支援ウェアラブルデバイスです。ハンズフリーで使えるヘルメット装着型カメラと音声通話で、作業現場の状況を遠隔地にいる管理者端末にリアルタイム配信できます。

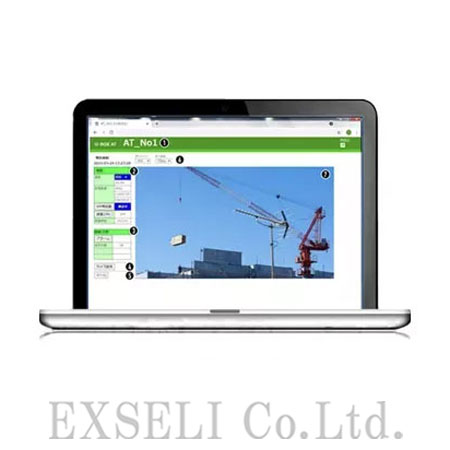

●とにかく誰でも簡単に使えます。作業者側はU-BOX AT本体とモバイルルータの電源を入れるだけ、管理者側は指定URLを入力して固有のユーザ名とパスワードを入れるだけです。
●ハンズフリーで使えます。
●以下の4モデルがあります。
1. Web会議モデル
(U-BOX AT本体ST#7704(DE200) +モバイルルーター→ZOOM/Microsoft Teams←PC)
・動画(映像)+音声で配信可能です。
・クラウド契約不要です。
・WiFi(WiFiルーターやWiFi AP)やデザリングで接続して、「ZOOM」や「Microsoft Teams」などWeb会議システムを使って配信します。
・作業者も管理者も複数、N:Nでの参加が可能です。複数人の同時コミュニケーションが可能です。
・遠隔で現場を見たいというニーズで、製造業(製品管理や工場見学)、建設現場(現場管理や施主への遠隔臨場)などに適しています。
・U-BOX AT本体はハイスペック版のST#7704-WT(DE200)もしくはST#7704-WZ(DE200)がおすすめです。
・U-BOX AT本体はWindows OSです。

2. 専用クラウドモデル
(U-BOX AT本体ST#7704+モバイルルーター→専用クラウドサーバー←PC)
・静止画(画像)+音声で配信可能です。静止画なので画質が一定です。100万画素のHD画質で静止画JPEGのコマ送り(パラパラ漫画のイメージ)です。
・クラウド契約が必要です。
・外部ネットワークに出ないためセキュリティの高い通信となります。
・モバイルルーターから専用クラウドに入り、外部ネットワークに出ないためセキュリティの高い通信となります。
・作業者も管理者が1:1のコミュニケーションです。ブラウザで簡単に閲覧できます。
・現場の通信環境がイマイチの時に最適なシステムです。高所作業や農業や山間部などでの使用に適しています。
・U-BOX AT本体はLinux OSです。

3. LANモデル
(U-BOX AT本体ST#7704→LAN→専用クラウドサーバー←PC)
・静止画(画像)+音声で配信可能です。静止画なので画質が一定です。100万画素のHD画質で静止画JPEGのコマ送り(パラパラ漫画のイメージ)です。・クラウド契約が必要です。
・LAN環境でWiFi接続して使用します。
・外部ネットワークに出ないためセキュリティの高い通信となります。
・作業者も管理者が1:1のコミュニケーションです。
・工場構内の移動距離が長いケースや、社内のLAN網を有効活用したいケースや、インターネット接続できないケースに最適なシステムです。工場やトンネルなどでの使用に適しています。
・U-BOX AT本体はLinux OSです。

4. LWモデル
(U-BOX AT本体ST#7704+モバイルルーターとLAN→専用クラウドサーバー←Web会議システム←PC)
・静止画(画像)+音声で配信可能です。静止画なので画質が一定です。100万画素のHD画質で静止画JPEGのコマ送り(パラパラ漫画のイメージ)です。
・クラウド契約が必要です。
・LAN環境+モバイルルーターでWiFi接続して使用します。
・外部ネットワークに出ないためセキュリティの高い通信となります。
・作業者が1人、管理者が複数の1:Nのコミュニケーションです。
・Web会議システムを使って閲覧します。
・建築現場の遠隔巡視や倉庫管理などでの使用に適しています。
・U-BOX AT本体はLinux OSです。
●建設現場での施工管理や新人サポート、現場管理用、電力の高所作業や一人作業の支援、製造業の保守やトラブル対応、鉄道の保線や車両メンテナンスに最適です。
●ハンズフリーのヘルメット装着型カメラと、胸ポケットに収まる小ささの小型通信端末の構成です。
●電源ボタンを押すだけで自動で接続・画像配信が開始され、作業中の操作は不要です。
●HD画質のカメラではっきりとした画像の撮影が可能です。また、カメラをヘルメットのひさし部分に取り付けるため、撮影者と同じ目線で映されます。
●配信画像を録画・保存でき、録画は作業者側、映像を見ている側の双方より操作できます。
●通信が途切れてもU-BOX AT本体ST#7704に画像を保存してありますので、後ほどネットワーク経由で画像取得(ダウンロード)ができます。
●U-BOX ATは単に画像を送るだけではなく、現場のセンサー情報を取り込み他システムと連携させるなどの拡張性を持たせることができます。※要個別相談
●システム構成例(画像上を参照):

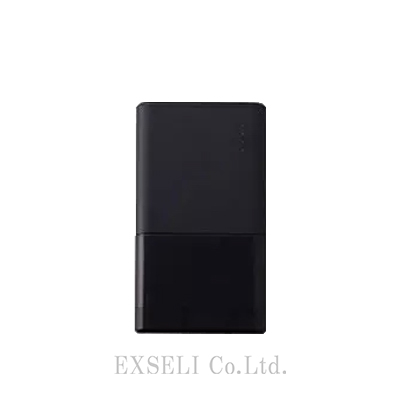

A. ST#7704 U-BOX AT
B. ST#7HEDCAM-01U カメラ付きヘッドセット
C. モバイルルーター(別売り)
※モバイルルーターは市販品が使用できます。動作確認済みの機種については別途お問い合わせください。
●Bluetooth骨伝導ヘッドセットMNC10-PRO、メガネ型ウェアラブルデバイスAR100キットPS0114NA1VEWも使用できます。

備考

●前モデルU-BOX WITHは生産終了となりました。
●諸元
【ST#7704(DE200) U-BOX AT】
・外形寸法: 高さ197mm ×幅85mm ×奥行20mm(突起物含まず)
・質量: 約340g
・Windows 10 Pro 64bit
・CPU: インテル®Corei5-1130G7 プロセッサー
・メモリ: 8GB(LPDDR4X-4266 SDRAM)
・ストレージ: 256GB SSD (PCle対応)
・インターフェース
USBポート: USB3.0(Gen1) Type-Cコネクタ×1、USB3.0(Gen1) Type-A×1
Wi-Fi: Wi-Fi 6(IEEE802.11ax)(2.4Gbps)対応、IEEE 802.11 a/b/g/n/ac準拠
Bluetooth: Bluetooth ワイヤレステクノロジーVer5.2準拠
イヤホンジャック: マイク入力/ヘッドセット出力端子×1
・セキュリティチップ: TPM(TCG Ver2.0準拠)
・駆動時間: 約3.5時間
・充電時間: 約3.5時間(電源OFF時)/約3.5～10時間(電源ON時)
・動作範囲: 温度-5～35℃、湿度20%～80%(ただし結露しないこと)
【ST#7704 U-BOX AT】
・外形寸法: 高さ159mm × 幅72mm × 奥行25mm(突起物含まず)
・質量: 約235g
・OS: Linux / Windows 10 Pro 64bit
・CPU: Celeron®N4000
・メモリ: 4GB
・ストレージ: 64GB eMMC
・インターフェース
USBポート: USB3.0 Type-Cコネクタ×1(変換アダプタ使用時:HDMI)
Wi-Fi: IEEE 802.11 a/b/g/n/ac
Bluetooth: Bluetooth 5
SDカードリーダー: microSD
・音声通信
Linux: VoIP
Windows: 各種Web会議システムに準ずる
・録画方式
Linux: JPEG保存
Windows: 各種Web会議システムに準ずる
・録画時間: HD画質 約24時間 ※撮影画像により異なる
・連続動作時間: 内蔵バッテリー約2時間、モバイルバッテリー約6～8時間(容量10,000mAh) ※使用するシステムや動作環境により異なる
・電源: 5V/3A
・充電コネクタ: Micro USB Type-B
・充電時間: 約3時間(推奨充電器使用時)
・動作範囲: 温度-5～40℃、湿度10%～90%

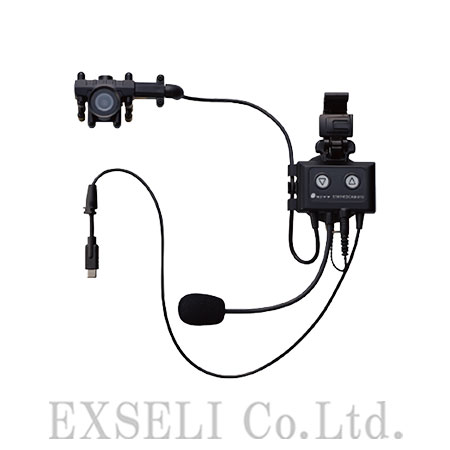

【ST#7HEDCAM-01U カメラ付きヘッドセット】
・外形寸法: 高さ140 mm x 幅70mm x 奥行25mm (マイク、スピーカ、突起物含まず)
・ケーブル長: 500±20mm
・質量: 約180g
・インターフェース : USB2.0(Type-Cコネクタ)
・撮影デバイス
サイズ: 1/2.7インチ
方式: カラーCMOS
画素数: 100万画素
・レンズ
F値: 2.4
画角: 水平110° 垂直70°
撮像範囲: 40cm～∞
・画像サイズ
HD: 1280×720
VGA相当: 640×360
・マイク形式: ECM型無指向性
・スピーカ
スピーカ種別: ムービングコイル型
インピーダンス: 17Ω±30%@1kHz
プラグ: Φ2.5モノラルプラグ
・防水等級: IPx4準拠

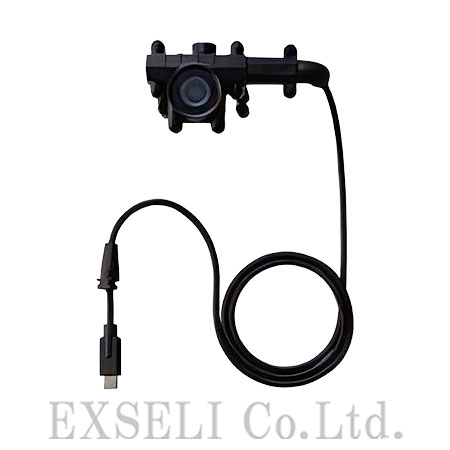

【ST#7CAM-03U ヘルメットひさし取付型カメラ】
・外形寸法: 高さ46mm x 幅91mm x 奥行61mm (コード、コネクタ部含まず)
・ケーブル長: 850±15mm
・質量: 約50g
・インターフェース : USB2.0(Type-Cコネクタ)
・撮影デバイス
サイズ: 1/2.7インチ
方式: カラーCMOS
画素数: 100万画素
・レンズ
F値: 2.4
画角: 水平110° 垂直70°
撮像範囲: 40cm～∞
・画像サイズ
HD: 1280×720
VGA相当: 640×360
・防水等級: IPx5準拠
