CVS04

商品名

CVS04

---

5.6GHz無線画像転送システム装置
送信機CVT04、 受信機CVR04のセット商品

メーカー

wave CSR(旧:Lecuo STANDARD)

種別

• その他

免許

免許・資格不要

定価

※どこよりもお安くお値引き販売する事を目指しますので当社販売価格はお問合せ下さい
メーカー価格:  800,000円（税別）

お見積・お問い合わせはこちら

電波の飛び

200m以上(見通し条件)

お見積・お問い合わせはこちら

周波数帯

5500MHz ~ 5700MHz

チャンネル数

11ch

防水

/

防塵

/

寸法

【CVT04送信機】
高さ35mm × 幅130mm × 奥行150mm
【CVR04受信機】
高さ35mm × 幅130mm × 奥行150mm

重量

【CVT04送信機】
約490g
【CVR04受信機】
約450g

付属品

ホイップアンテナ 4本
送受信機用ACアダプター CAA1210FB 2本
設置マニュアル
取扱説明書
保証書

特長

●CVS04はwave CSR製の5.6GHz無線画像転送システム装置です。
●送信機CVT04(写真左)+受信機CVR04(写真右)のセット商品です。

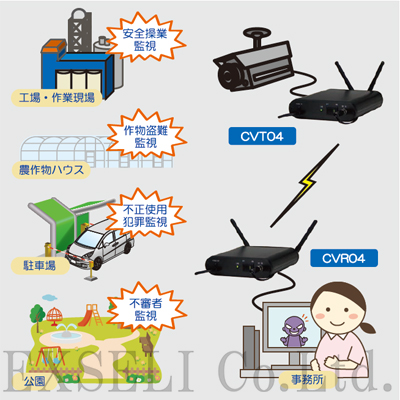

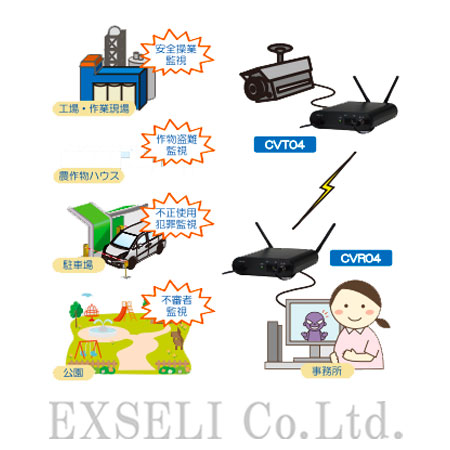

●遠隔監視もしくは動画像伝送を目的とする無線方式の画像伝送装置です。
●特定無線設備の技術基準適合証明等に関する規則(証明規則)第 2 条第 19 号に規定する特定無線設備です。「工事設計の認証(認証)を受けた無線局」ですので本製品の運用には無線従事者および無線局の免許は必要ありません。
●1080iのHD画像を1ミリ秒以下の低遅延で伝送することが可能です。
●屋外でも使用可能な5.6GHz 帯の周波数を使用します。5.6GHz帯はバンド幅が広く2.4GHz帯に比べ他の機器からの干渉も少なく、安定した画像伝送が可能です。
●RSA および AES暗号アルゴリズムにより秘匿性をもたせた無線通信ですので傍受の心配がありません。
●HDMIインターフェースを装備しています。デジタル映像機器などとダイレクトに接続可能です。
●カメラとモニターをHDMIケーブルで接続し、送信機と受信機の電源スイッチを入れるだけですぐにカメラの画像がモニターに出力されますので、設置が簡単です。
●強靭なアルミ筐体を使用しています。

備考

●送信機CVT04+受信機CVR04への映像信号の接続には、HDMIケーブル(タイプA)を使用してください。
●諸元
【共通仕様】
・無線周波数: 5500MHz ~ 5700MHz
・チャンネル数: 11チャンネル、DFSによる動的チャンネル切替え
・変調方式: OFDM(直交周波数分割多重方式)
・映像解像度: 1080i(最大)
・フレームレート: 30フレーム/秒
・伝送距離: 200m以上(見通し条件)
・電源電圧範囲: +12VDC(標準) +9VDC ~+36VDC
・動作温度範囲: 0℃~+50℃
【送信機CVT04】
・映像信号入力: HDMI
・消費電流: 500mA以下(電源電圧+12VDC時)
・外形寸法: 高さ35mm × 幅130mm × 奥行150mm
・質量: 約490g
・インターフェース: RPSMA型アンテナコネクタ、HDMIタイプAコネクタ
・操作部: 電源スイッチ
・謬証番号: 001-A02644
・CVT04送信機JANコード: 4580197833125
【受信機CVR04】
・映像信号出力: HDMI
・消費電流: 400mA以下(電源電圧+12VDC時)
・外形寸法: 高さ35mm × 幅130mm × 奥行150mm
・重量: 約450g
・インターフェース: RPSMA型アンテナコネクタ、HDMIタイプAコネクタ
・操作部: 電源スイッチ
・認証番号: 001-A03518
・CVR04受信機JANコード: 4580197833132
●他にものwave CSR製の2.4GHz無線画像伝送システム装置CVS02A / CVS02AK(送信機CVT02+受信機CVR02のセット)もあります。
