MA-510TRJ

商品名

MA-510TRJ

---

簡易型AISトランスポンダー(簡易型船舶自動識別装置)

JANコード: 4909723148517

メーカー

アイコム(ICOM)

種別

• GPS位置管理システム

免許

免許申請必要

定価

※どこよりもお安くお値引き販売する事を目指しますので当社販売価格はお問合せ下さい
メーカー価格:  オープン価格

お見積・お問い合わせはこちら

周波数帯

161.500MHz ～ 162.025MHz

チャンネル数

最大72チャンネル

防水

IPX7
※防水規格の詳細はこちら

防塵

/

寸法

高さ110mm × 幅175mm × 奥行71.2mm(突起物含まず)

重量

約700g

付属品

GPSアンテナ(ケーブル10m含む)

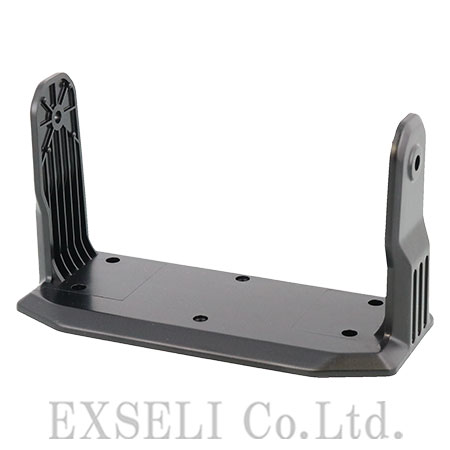

本体取り付けブラケット 2345 MOBILE BRACKET

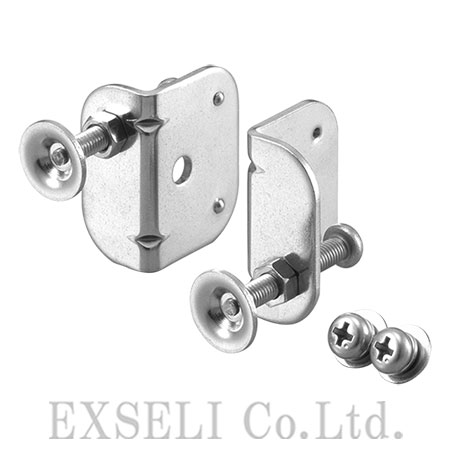

GPSアンテナ取り付けブラケット
アクセサリーコネクタ
DC電源ケーブル OPC-2385
取扱説明書
申請書類一式
保証書

特長

●MA-510TRJ (MA510TRJ)はアイコム(ICOM)製の簡易型AISトランスポンダー(簡易型船舶自動識別装置)です。
●自船のAIS情報を送信します。他船の位置(AIS情報)がわかります。
●ディスプレイは4.3インチワイドカラーのTFTディスプレイです。周辺の明るさに合わせて「日中モード画面」「夜間モード画面」「ターゲットリスト画面」に切り替えることで見やすくなります。
●関係する船舶をリスト化できます。検出されたすべてのAISターゲットの「ターゲットリスト」、CPA(自船との最接近距離)とTCPA(CPAに到達するまでにかかる時間)が設定値よりも短い危険ターゲットの「危険リスト」、友達として設定し検出したAISターゲット「友達リスト」を表示できます。また、対象船を選択すると船舶の詳細情報が表示されます。
●指定されたウェイポイントまたはAISターゲットへ案内する簡易ナビゲーション機能付きです。最大100個まで割り当て可能なウェイポイント、AISターゲットをは選択するだけで目的地までの案内を開始します。
●AISターゲットが自船のCPA/TCPAとして設定した距離/時間よりも接近したときに、プロッター画面で対象の船舶のアイコンが点滅し、警報音が鳴る衝突警報機能を搭載しています。
●NMEA0183ポートとNMEA2000ポートを搭載。対応機器と接続できます。
※NMEA0183とは、米国海洋電子機器協会(National Marine Electronics Association, NMEA)が制定・発行する、海洋で利用される各種計測器の情報伝送で用いられる仕様、通信プロトコルです。
※NMEA2000とは、IEC 61162-3として標準化されている、船舶およびボート内の海洋センサーとディスプレイユニットを接続するために使用されるプラグアンドプレイ通信規格です。NMEA2kまたはN2Kと略されることもあります。
●後面パネルにUSBコネクタが付いており、PCへAISデータを出力できます。別途、サードパーティ製アプリケーションと接続ケーブルが必要となります。
●サイレントモードにすることでAIS送信がオフになり、船舶の位置情報の送信を一時的に停止できます。サイレントモード中でも、他船のAISレポートを受信できます。
●SBAS(静止衛星型衛星航法補強システム)にも対応したGPSレシーバーが内蔵されていますので、GPS位置情報は付属品のGPSアンテナ(10mのケーブル付き)に接続して受信できます。
●電源はDC12VとDC24Vに対応。付属のDC電源ケーブルOPC-2385でDC12V系またはDC24V系のバッテリーと接続します。配線は赤が+(プラス)、黒が-(マイナス)です。
●錨泊時の走錨をアラームで知らせるアンカー監視機能を搭載しています。
●送信の間隔は、自船の対地速度が2ノット以下3分間隔。自船の対地速度が2ノットより速い場合30秒間隔です。国際規格 AIS class B規格 IEC62287-1に準じた規格で設計されています。
●IPX7(水深1mの常温の水道水に静かに沈め、30分放置したのちに取り出して、正常に機能すること)の防水性能です。
※防水、防塵、防爆規格の詳細はこちら
●国際VHFトランシーバーIC-M330J、IC-M510Jと接続できます。
●光電マリンレーダーMDC-5026とも接続可能です。専用ケーブルなどは不要です。
●別売りのアンテナと組合わせてご使用ください。

備考

●諸元
【一般仕様】
・寸法: 高さ110mm × 幅175mm × 奥行71.2mm(突起物含まず)
・重量: 約700g
・周波数範囲: 161.500MHz ～ 162.025MHz
・電波の型式: 16K0GXW (GMSK)
・アンテナインピーダンス: 50Ω不平衡
・電源電圧: DC12V/24V(マイナス接地)
・使用温度範囲: -20℃〜+60℃
・消費電流(DC12V時):
送信時: 1.5A
受信時: 0.7A

【送受信部】
・送信出力: 2W
・変調方式: GMSK変調
・受信感度: -110dBm以下

【GPS受信部】
・受信チャンネル: 最大72チャンネル
・受信周波数: 1575.42MHz
・SBAS: WAAS、EGNOS、MSAS、GAGAN

【インターフェース】
・USB (Type-B Mini): GGA, GNS, GLL, GSA, GSV, RMC, VTG, VDM, VDO, ACA, ACS, ALR, TXT
・NMEA2000TM:
入力: 059392/904, 060160/416/928, 065240, 126208/996, 129026/029/545
出力: 059392/904, 060416/928, 126208/464/ 993/996/998, 129026/029/038/039/040/041/539/540/545/792/793/794/797/798/801/802/803/805/806/807/809/810/811
・NMEA0183/-HS:
①入力/出力:
データ伝送速度(ボーレート): 4800bps(IEC61162-1)、または38400bps(IEC61162-2)から選択
センテンスフォーマット(出力): GGA, GNS, GLL, GSA※2, GSV※2, RMC, VTG, GBS, DTM, DSC
②外部GPS入力:
データ伝送速度(ボーレート): 4800bps(IEC61162-1)、または38400bps(IEC61162-2)から選択
センテンスフォーマット: GGA, GNS, GLL, RMC, VTG, GBS※3, DTM
③AIS出力:
データ伝送速度(ボーレート): 38400bps
センテンスフォーマット: VDM, VDO, ACA, ACS, ALR, TXT

※2 38400bpsに設定している場合だけ、出力します。
※3 受信したGPS信号にGBSセンテンスが含まれていない場合、本製品は外部GPSレシーバーからの信号を受信しません。
