- HG-1501
他社より1円でも高ければご相談下さい
他社より1円でも高ければご相談下さい!!!無料お見積り・お問い合わせはこちら
※商品画像はクリックで拡大します
他社より1円でも高ければご相談下さい

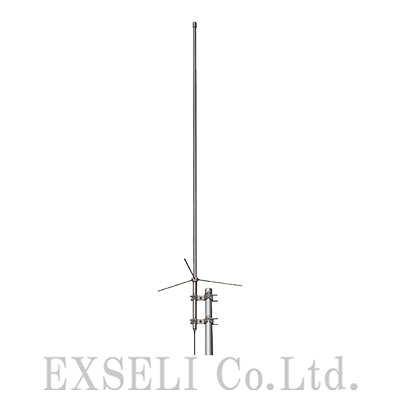

| 名称 | 150MHz帯 コーリニア型アンテナ |
|---|---|
| 型番 | HG-1501 |
| メーカー | |
| 種別 | |
| 定価 |
※どこよりもお安くお値引き販売する事を目指しますので当社販売価格はお問合せ下さい メーカー価格: 349,500円（税別） |
| 特長 | ●HG-1501 (HG1501)は日本アンテナ(NIPPON ANTENNA)製の150MHz帯 コーリニア型アンテナです。 ※コーリニア型アンテナとは、無線通信用の高利得アンテナであり、主に超短波から極超短波において用いられることが多いアンテナです。 ●無線機用のアンテナです。 ●145～170MHz内の―指定周波数です。ご発注時にfo(中心周波数)MHzをご指定下さい。 ●NJ接栓です。 ●放射素子(アンテナ素子)を多段化した高利得5.15dBiのアンテナです。 ●放射素子はFRP製のカバーでおおわれていますので、防水性、強度に優れています。 ●直流的にショートされていますので、誘導雷による無線機への被害を防ぎます。 ●軽量なため、高所での取り付けが容易です。別売りの取付金具が必要です。 ●アンテナ取付金具はB-3-2、B-8-2(D)が対応します。 |
| 販売状態 | 販売中 |
| 備考 | ●マスト、取付金具、同軸ケーブルは別売りです。 ●受注生産品です。 ●諸元 ・重量: 約6kg ・アンテナ型式: コーリニア型アンテナ ・用途: 固定局用 垂直偏波 ・使用周波数: 145～170MHz内の―指定周波数 ・入力インピーダンス: 公称50Ω ・VSWR: 1.5以下 ・利得(標準値): 5.15dBi ・指向性(標準値): E面半値幅±16°H面無指向性 ・絶縁抵抗: 給電点にて乾燥時DC500Vにて500MΩ以上 ・耐電圧: 給電点にて乾燥時AC1000V1分間加え異常ないこと ・給電部接栓: N-J型 ・受風面積: 約0.12㎡ ・最大受風荷重: 60m/secの時 約270N ・耐風速: 最大瞬間風速にて60m/sec ●利得5.15dBiで対応周波数が145～150MHz帯のHG-1501 F=145-150シテイ、利得3.65dBで145～170MHz内の―指定周波数のHG-1500もあります。 |
| JANコード | なし |
| 適合機種 |
|
商品Q&A
HG-1501の設置方法を教えてください。回答を閉じる
取付金具(別売品)によりHG-1501をマストにしっかりと固定してください。締付トルクは取付金具の説明書などの指示に従ってください。HG-1501接栓に同軸ケーブルを接続してください。接栓部は雨水の侵入を防ぎ、性能を維持するために、自己融着テープを巻き、さらにビニールテープを巻き付けることをお勧めします。接栓の締め付けが弱いと防水性が劣り、逆に強すぎると接栓が破損してしまうことがありますので、ご注意ください。同軸ケーブルの破損を防ぐために、多少の弛みを持たせてマストに固定してください。上記は全て高所作業となりますので、十分に注意して行なってください。
HG-1501を取付ける上で、注意すべき点を教えてください。回答を閉じる
HG-1501はしっかり固定されたマスト(パンザーマストまたは鋼管柱)に取付けてください。HG-1501の性能を十分発揮させるため、周囲に障害物のない高所に垂直に取付けてください。また、地線素子先端とマスト上端は指定間隔を離して設置してください。
HG-1501の組立方法を教えてください。回答を閉じる
地線素子をベースにねじ込んでしっかりと固定してください。ご使用になる取付金具は可能な場合、地上で取り付けを行なってください。
