H-450

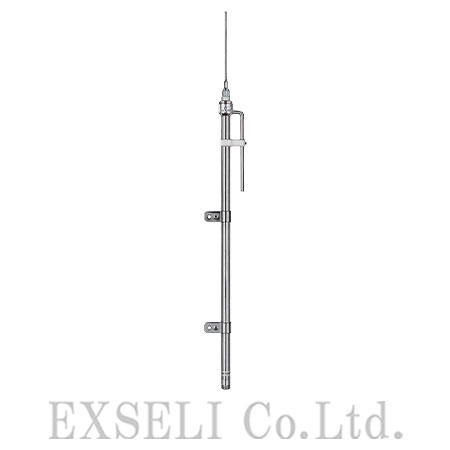

H-450 (H450)は日本アンテナ(NIPPON ANTENNA)製の450MHz帯 窓枠用H型アンテナです。
この商品の新品や中古をご購入検討の際は以下よりお進みください。お問い合わせはお電話(365日深夜まで対応)かまたはお問い合わせフォームよりご連絡ください。
H-450についての詳細
商品仕様
- 名称
- 450MHz帯 窓枠用H型アンテナ
- 型番
- H-450
- 種別
- 定価
-
※どこよりもお安くお値引き販売する事を目指しますので当社販売価格はお問合せ下さい
メーカー価格: 54,400円(税別)
- 特長
- ●H-450 (H450)は日本アンテナ(NIPPON ANTENNA)製の450MHz帯 窓枠用H型アンテナです。
●330~470MHz内の一指定周波数です。ご発注時に、fo(中心周波数)MHzをご指定ください。
●無線機用の垂直偏波無指向性の1/2λダイポール型アンテナです。
※ダイポール型アンテナは、波長の2分の1以下のエレメントを左右対称に配したアンテナで、両方向へ水平方向の電波の送受信ができます。
●消防車、ジープ、乗用車などの移動局の窓枠取付け用です。
●接栓はN-Jです。
- 販売状態
- 販売中
- 備考
- ●受注生産商品です。
●付属品: 窓枠取付用金具2個
●諸元
・アンテナ型式: ダイボール型アンテナ
・用途: 移動局車載用
・型名: H-450
・使用周波数: 330~470MHz内の一指定周波数
・入力インピーダンス: 公称50Ω
・VSWR: 1.5以下
・絶対利得: 2.15dB
・指向性: 垂直偏波 水平面内公称無指向性
・絶縁抵抗: 給電点にて乾燥時DC500Vにて500MΩ以上
・耐電圧: 給電点にて乾燥時AC1000V1分間加え異常ないこと
・給電部接栓: N-J型
・質量: 約0.6Kg
・最大受風荷重: 60m/secの時 約35N
・取付方法: ジープ等窓枠取り付け
・備考: 基部取付金具で固定する
●他にも450MHz帯 ポール取付用H型アンテナH-450Pがございます。
- JANコード
- なし
- 適合機種
-
商品Q&A
H-450の取付方法を教えてください。回答を閉じる
H-450は、車両の窓枠に取り付ける設計となっており、取り付けの際には窓枠に直径約7mmの穴を開けてください。アンテナの取り付けバンドには7mm径の穴が用意されており、これに対応する6mm×50mmのボルトとナットが付属していますので、これらを用いてしっかりと固定してください。
H-450の取付上の注意点を教えてください。回答を閉じる
H-450は車両の窓枠への取り付け専用として設計されています。そのため、正しい方法で取り付けなければ、アンテナ本来の性能を十分に発揮することができません。特に車種によっては、取り付け位置によってVSWR(電圧定在波比)が変化することがありますので、アンテナの支柱部分を上下に微調整し、最も良好な位置で固定することが重要です。性能を確認するためには、通過型電力計(CM計)を使用することをおすすめします。また、乗用車やワゴン車に取り付ける際には、アンテナの放射素子が車両のルーフよりも上に出るように設置してください。これはルーフキャリアを装着している場合も同様です。さらに、接栓部分には防水の観点から、自己融着テープやビニールテープを使ってしっかりとテーピング処理を施し、水の侵入を防ぐようにしてください。
H-450の特長を教えてください。回答を閉じる
H-450は、UHF帯(400MHz帯)の無線通信回線で使用される垂直偏波・無指向性のH型(1/2λダイポール)アンテナです。主に消防車やジープなどの移動局用として、窓枠取り付けを前提に設計・調整されています。そのため、定められた使用条件以外の環境で使用すると、アンテナの特性が変化し、本来の性能が得られなくなる可能性があります。使用に際しては、設計意図に沿った正しい運用を行ってください。
