- DP-0602B 55-66シテイ
他社より1円でも高ければご相談下さい
他社より1円でも高ければご相談下さい!!!無料お見積り・お問い合わせはこちら
※商品画像はクリックで拡大します
他社より1円でも高ければご相談下さい

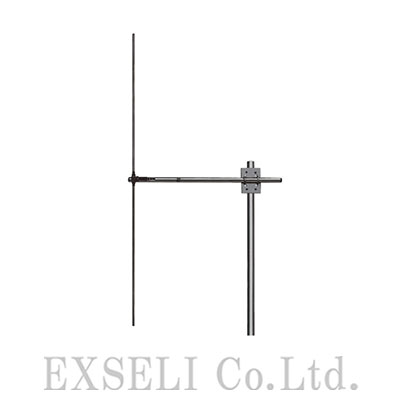

| 名称 | 60MHz帯 屋外受信子局用ダイポールアンテナ |
|---|---|
| 型番 | DP-0602B 55-66シテイ |
| メーカー | |
| 種別 | |
| 定価 |
※どこよりもお安くお値引き販売する事を目指しますので当社販売価格はお問合せ下さい メーカー価格: 45,900円（税別） |
| 特長 | ●DP-0602B 55-66シテイ (DP0602B 55-66シテイ)は日本アンテナ(NIPPON ANTENNA)製の60MHz帯 屋外受信子局用ダイポールアンテナです。 ※ダイポールアンテナとは波長の1/2λ(波長の半分)の長さのアンテナです。垂直設置時に水平全方向に電波の送受信ができるアンテナのことをいいます。 ●60MHz市町村防災行政無線用の屋外用のダイポール型アンテナです。 ●垂直偏波無指向性の固定局としてご使用頂けます。 ●54～75MHz内の一指定周波数です。ご注文いただく際は、fo(中心周波数)MHzをご指定下さい。 ●接栓はNJです。 ●適合するアンテナ取付金具はC-30およびC-19(D)です。 |
| 販売状態 | 販売中 |
| 備考 | ●受注生産品です。 ●金具、マストは別売りです。 ●諸元 ・アンテナ型式: ダイポール型アンテナ ・型名: DP-0602B ・用途: 固定局用 垂直偏波 ・使用周波数: 54～75MHz内の一指定周波数 ・入力インピーダンス: 公称50Ω ・VSWR: 1.5以下 ・利得(標準値): 2.15dBi ・指向性(標準値): E面半値幅:76°H面無指向性 ・絶縁抵抗: 給電点にて乾燥時DC500Vにて500MΩ以上 ・耐電圧: 給電点にて乾燥時 AC1000V1分間加え異常ないこと ・給電部接栓: N-J型 ・質量: 約1.4kg ・受風面積: 約0.07平方メートル ・最大受風荷重: 60m/secの時 約153N ・耐風速: 最大瞬間風速にて60m/sec ●他にも以下の60MHz帯ダイポールアンテナがあります。 ・60MHz帯固定局用アンテナ(無指向性型) DP-0610(B) ・60MHz帯固定局用アンテナ(無指向性型) DP-0611(A) ・60MHz帯固定局用アンテナ(無指向性型) DP-0612H(A) ・屋内用ダイポールアンテナ (戸別防災行政無線受信用 FM放送受信対応) DP-0613 ・60MHz帯DP-06シリーズ用エレメント DP-06シリーズエレメント |
| JANコード | なし |
| 適合機種 |
|
商品Q&A
DP-0602B 55-66シテイの組立方法を教えてください。回答を閉じる
アームに放射素子を付属の六角ボルトにて取り付けてください。ボルトは規定のトルク値を守って締め付けてください。
ご使用になる取り付け金具は可能な場合、地上にて取り付けを行なってください。
DP-0602B 55-66シテイの設置方法を教えてください。回答を閉じる
取付金具(別売り品)によりアンテナをマストにしっかりと固定してください。締付けトルクは取付金具の説明書などの指示に従ってください。アンテナの接栓に同軸ケーブルを接続してください。雨水の侵入を防ぎ、性能を維持するために接栓部に自己融着テープとビニールテープを巻き、完全に防水処理をしてください。自己融着テープの取り扱いについては各メーカーの使用方法に従ってください。防水処理後、防水キャップを接栓部にかぶせてください。
ケーブルの破損を防ぐために、ケーブルを1巻するか、多少のたるみを持たせて、マストに固定してください。以上は高所での作業ですので、十分に注意して行なってください。
DP-0602B 55-66シテイを取付ける上で、注意すべき点を教えてください。回答を閉じる
アンテナはしっかり固定されたマスト(パンザーマストまたは鋼管柱)に取付けてください。アンテナの性能を十分発揮させるため、周囲に障害物のない高所に取付けてください。
