CVS02A / CVS02AK

商品名

CVS02A / CVS02AK

---

2.4GHz無線画像伝送システム装置
送信機CVT02、 受信機CVR02のセット商品
CVS02A: 画質優先(映像FR 9F/S)
CVS02AK: 動画優先(映像FR 25F/S)

メーカー

wave CSR(旧:Lecuo STANDARD)

種別

• その他

免許

免許・資格不要

定価

※どこよりもお安くお値引き販売する事を目指しますので当社販売価格はお問合せ下さい
メーカー価格:  300,000円（税別）

お見積・お問い合わせはこちら

電波の飛び

100m以上
オプションアンテナで1km以上
※周囲の環境により変化

お見積・お問い合わせはこちら

周波数帯

2400MHz～2483.5MHz

チャンネル数

10ch

防水

/

防塵

/

寸法

【CVT02A送信機】
高さ160mm × 幅72mm × 奥行24mm
【CVR02受信機】
高さ90mm × 幅140mm × 奥行45mm

重量

【CVT02A送信機】
約150g (ベルトクリップ、電池含まず)
【CVR02受信機】
約320g (ブラケット含まず)

付属品

ホイップアンテナ ×2本
ACアダプターCAA1210FB ×1本
送信機用ベルトクリップ
受信機用ブランケット
設置マニュアル
取扱説明書
保証書

特長

●CVS02A (CVS-02-A)はwave CSR製の2.4GHz無線画像転送システム装置(映像FR 9F/S)画質優先です。
●CVS02AK (CVS-02-AK)はwave CSR製の2.4GHz無線画像転送システム装置(映像FR 25F/S)動画優先です。

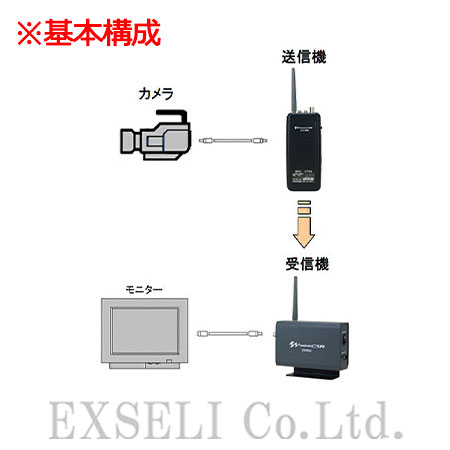

●送信機CVT02(画像左)+受信機CVR02(画像右)のセット商品です。
●遠隔監視もしくは動画像伝送を目的とする無線方式の画像伝送装置です。
●秘匿性が非常に高い周波数ホッピング方式ですので、他の無線設備からの通信の影響を受けにくいつくりです。
●工事設計認証(CVT02: 001WWCA1322、CVR02: 001WWCA1321)を取得していますので、免許申請や資格は不要です。
●映像の安定度が非常に高く、 CVS02Aの解像度はVGAの無線伝送装置です。
※CVS02AKの解像度はQVGAです。
●同一エリアで10セットが同時に運用できます。
●通信可能距離は100m以上です。ロケーションによりますが、別売りの下記のアンテナを用いて1Km以上まで伸ばすことが可能です。
・ 7素子八木アンテナ(指向性)
・22素子八木アンテナ(指向性)
・ 4素子パッチアンテナ(指向性)
・ 1素子パッチアンテナ(指向性)
・多段ダイポールアンテナ(無指向性)
●送信機CVT02は、単三アルカリ乾電池4本で5時間以上運用でき、小型・軽量150gです。
●受信機はCVR02は、家庭用電源AC100Vで動きます。

備考

●送信機CVT02のみ又は受信機CVR02のみのご購入はできません。
●諸元
【共通仕様】
・無線周波数: 2400MHz～2483.5MHz
・無線送信出力: 3mW/MHz 以下
・無線変調方式: GFSK 周波数ホッピング方式
・同時使用可能チャネル: 10チャネル
・映像信号: NTSCコンポジット信号
・映像フレームレート:
9フレーム/秒 (CVS02A)
25フレーム/秒 (CVS02AK)
・動作温度範囲: -10℃～+50℃
・保存温度範囲: -20℃～+70℃
・JANコード
CVS02A: 4580197832029
CVS02AK: 4580197833972
【送信機CVT02A】
・外形寸法: 高さ160mm × 幅72mm × 奥行24mm
・重量: 約150g (ベルトクリップ、電池含まず)
・電源電圧: +6VDC (単3型乾電池 4本使用時)、+12VDC (ACアダプタ使用時)
・消費電流: 400mA 以下
・インターフェース: SMA型アンテナコネクタ、BNC型映像入力コネクタ、外部電源入力ジャック、外部電源出力ジャック
・操作部: 電源スイッチ
・電池寿命: 5時間以上(単3アルカリ乾電池使用時)
【受信機CVR02】
・外形寸法: 高さ90mm × 幅140mm × 奥行45mm
・重量: 約320g (ブラケット含まず)
・電源電圧: +12VDC
・消費電流: 500mA 以下
・インターフェース: SMA型アンテナコネクタ、BNC型映像出力コネクタ、外部電源入力用ジャック、操作部: 電源スイッチ
●他にもwave CSR製の5.6GHz無線画像転送システム装置CVS04(信機CVT04送+受信機CVR04のセット)もあります。
