UDF90W / UDF90B

商品名称 薄型UHFアンテナ(中・強電界地域向け)

UDF90W / UDF90B (UDF-90-W / UDF-90-B)は日本アンテナ(NIPPON ANTENNA)製の薄型UHFアンテナ(中・強電界地域向け)です。

この商品の新品や中古品をご購入検討の際は以下よりお進みください。お問い合わせはお電話(365日深夜まで対応)かまたはお問い合わせフォームよりご連絡ください。

商品仕様

名称
薄型UHFアンテナ(中・強電界地域向け)
型番
UDF90W / UDF90B
メーカー
日本アンテナ(NIPPON ANTENNA)
種別
定価
※どこよりもお安くお値引き販売する事を目指しますので当社販売価格はお問合せ下さい
メーカー価格: オープン価格
特長
●UDF90W / UDF90B (UDF-90-W / UDF-90-B)は日本アンテナ(NIPPON ANTENNA)製の薄型UHFアンテナ(中・強電界地域向け)です。
●屋外用地デジアンテナです。強・中電界地区向けの薄型UHFアンテナ(20素子相当)です。地デジ(地上デジタル放送)を受信します。

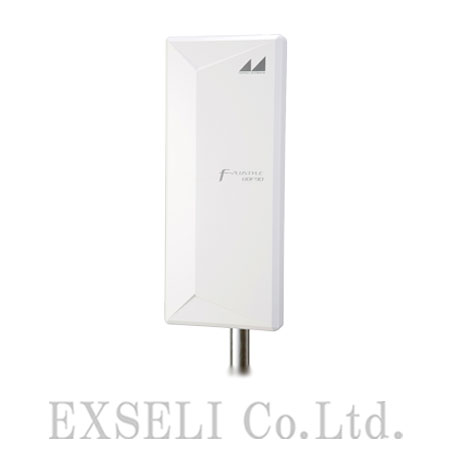

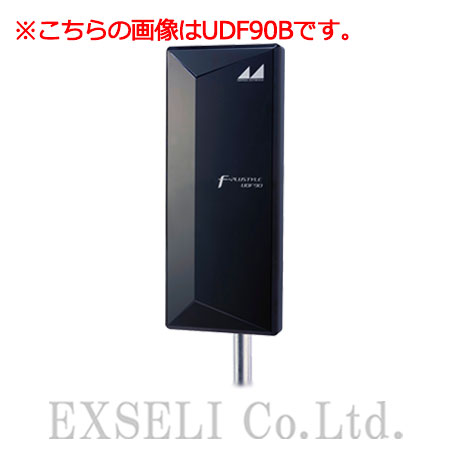

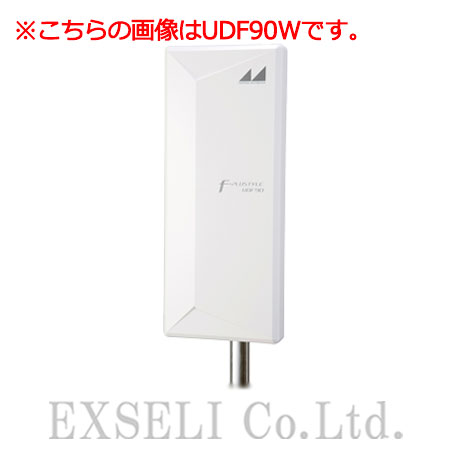

●UDF90Wは白色、UDF90Bは黒色です。
●付属のマルチ金具を使ってアンテナマストやベランダの手すりや壁面に簡単に設置できます。
※別売りの市販品のステンレスバンドを使用してで鋼管柱にも設置可能です。
●水平偏波受信専用です。
●受信チャンネルは13~52chです。
●マルチ金具は径φ22~49mmのアンテナマストに対応しています。
販売状態
販売中
備考
●付属品: 壁面マスト取付金具、防水キャップ、スパナ(M6・M8)、F型接栓(5C) 各1
●諸元
・受信チャンネル: 13~52ch
・受信周波数: 470~710MHz
・動作利得: 7.8~9.7dB(実力値) 、7.5dB以上(規格値)
・インピーダンス: 75Ω (F型)
・電圧定在波比: 2.5以下
・電力半値幅: 80°以下
・前後比: 8dB以上
・受風面積: 0.127㎡
・質量: 2.2kg
・外形寸法: 高さ550mm × 幅230mm × 奥行105mm
・適合マスト径: マストφ22~49mm、角柱:25×25mm~45×45mm
・商品コード
UDF90W: 2181675
UDF90B: 2181828
・JANコード
UDF90W: 4962736816750
UDF90B: 4962736818280
JANコード
4962736816750
適合機種

商品Q&A

アンテナの方向調整方法を教えてください。回答を閉じる
アンテナの方向を調整する際は、六角ボルト(M8)を緩めて本体の角度を調整し、適切な方向調整溝にセットします。方向が定まったら、ボルトをしっかりと締め直して固定してください。
UDF90W / UDF90Bの設置方法を教えてください。回答を閉じる
まず、放送局の方向を確認した上で、取付金具Bを目安となる位置に取り付けます。マストや角柱、ベランダの格子に設置する場合は、Uボルトと取付金具Cを使ってしっかり固定してください。Uボルトを金具Bに取り付ける際には、一度六角ボルト(M8)を取り外す必要があります。鋼管柱に設置する際は、市販のステンレスバンドを取付金具Bの穴に通して固定します。壁面への取り付けについては、専門業者への相談を推奨します。取付金具の設置が完了したら、アンテナ本体を取付金具Bに取り付けます。六角ボルト(M8)をガイド溝から挿入し、方向調整溝に押し込んで確実に締め付けてください。
同軸ケーブルの接続方法を教えてください。回答を閉じる
同軸ケーブルは給電部の出力端子に接続し、スパナでしっかりと締め付けます。その後、防水キャップを奥まで確実に挿入してください。特に塩害地や降雨の多い地域では、防水性を高めるために、防水キャップを装着する前に別売の防水補助テープとビニールテープを巻いた上で、キャップを取り付けることをお勧めします。
